Liebherr LTM 1750-9.1 - Bok Seng

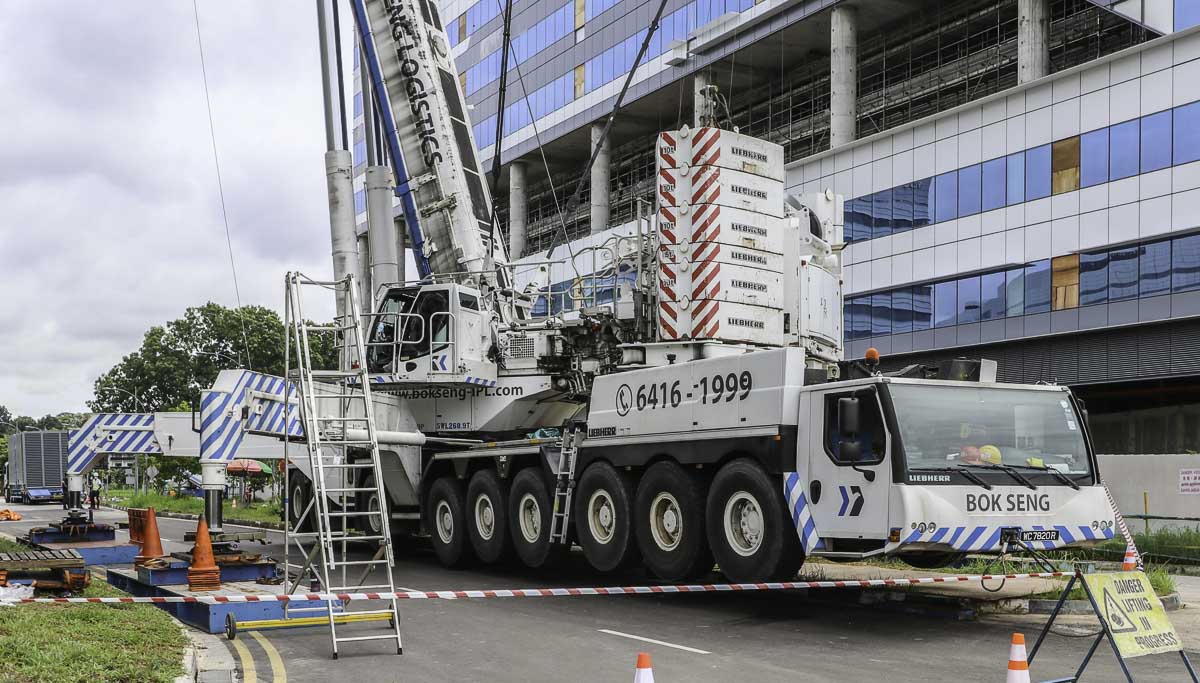

Hier wurde der schöne Liebherr LTM 1750-9.1 von Bok Seng aus Singapur (SG) zum Heben von Generatoren für ein Datacentre eingesetzt. Der Kran war teilweise auf der öffentliche Straße aufgebaut.

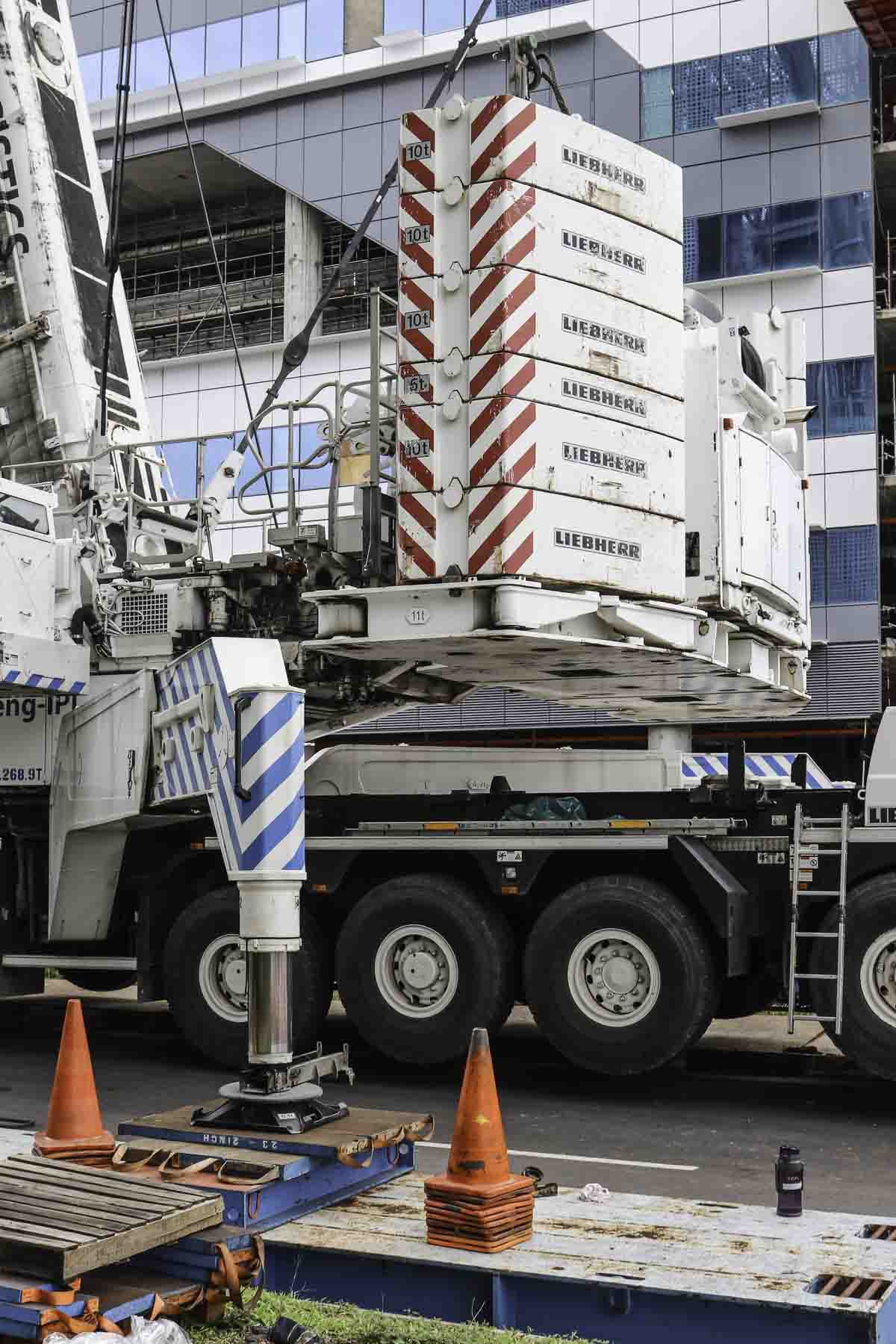

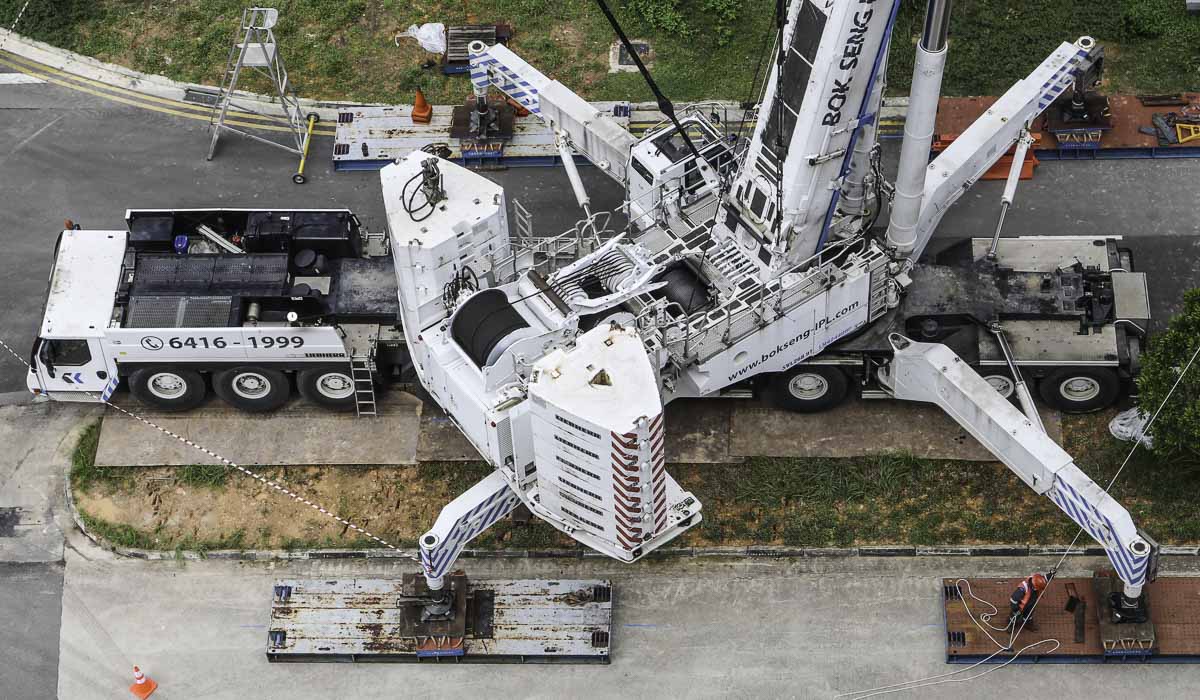

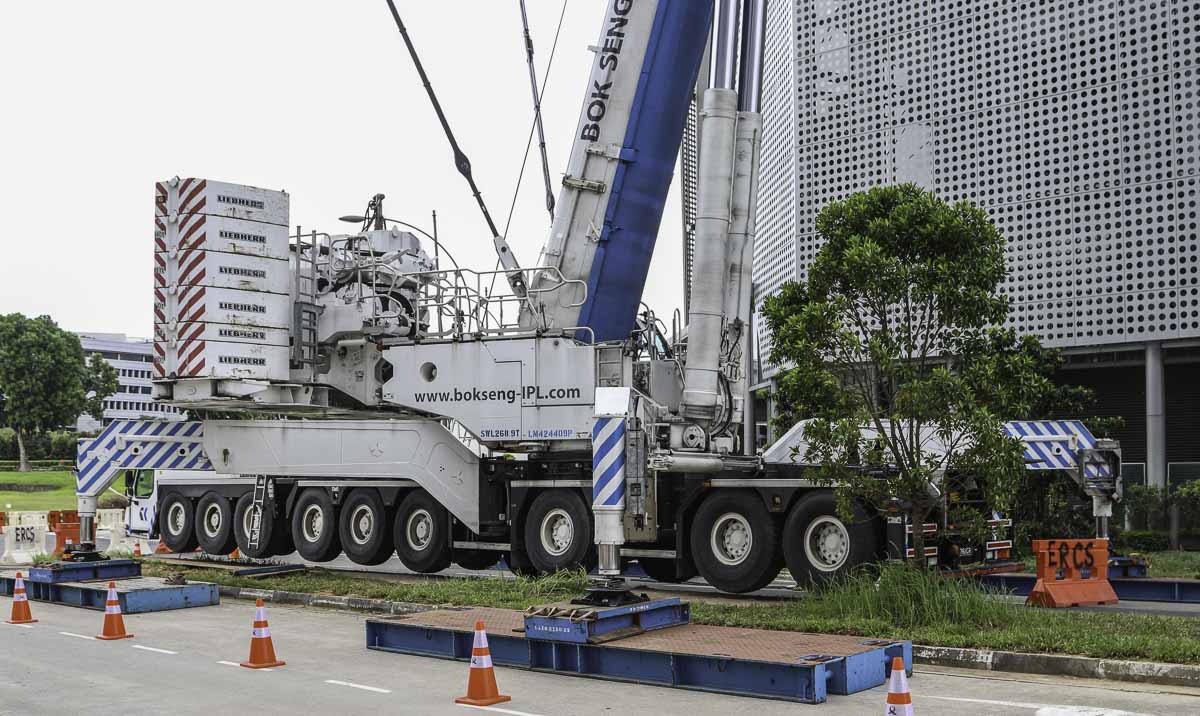

Die X-formige Abstützung meßt 12 x 12 Meter, oder halb 10 x 9,9 Meter.

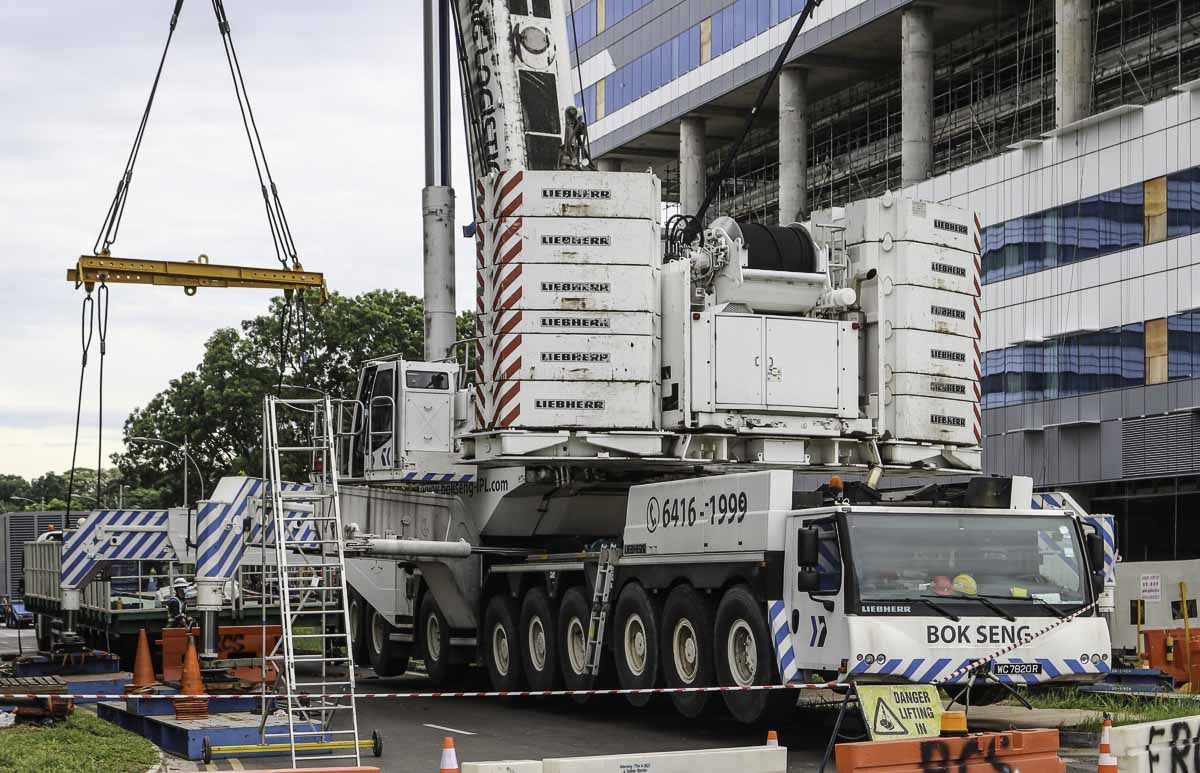

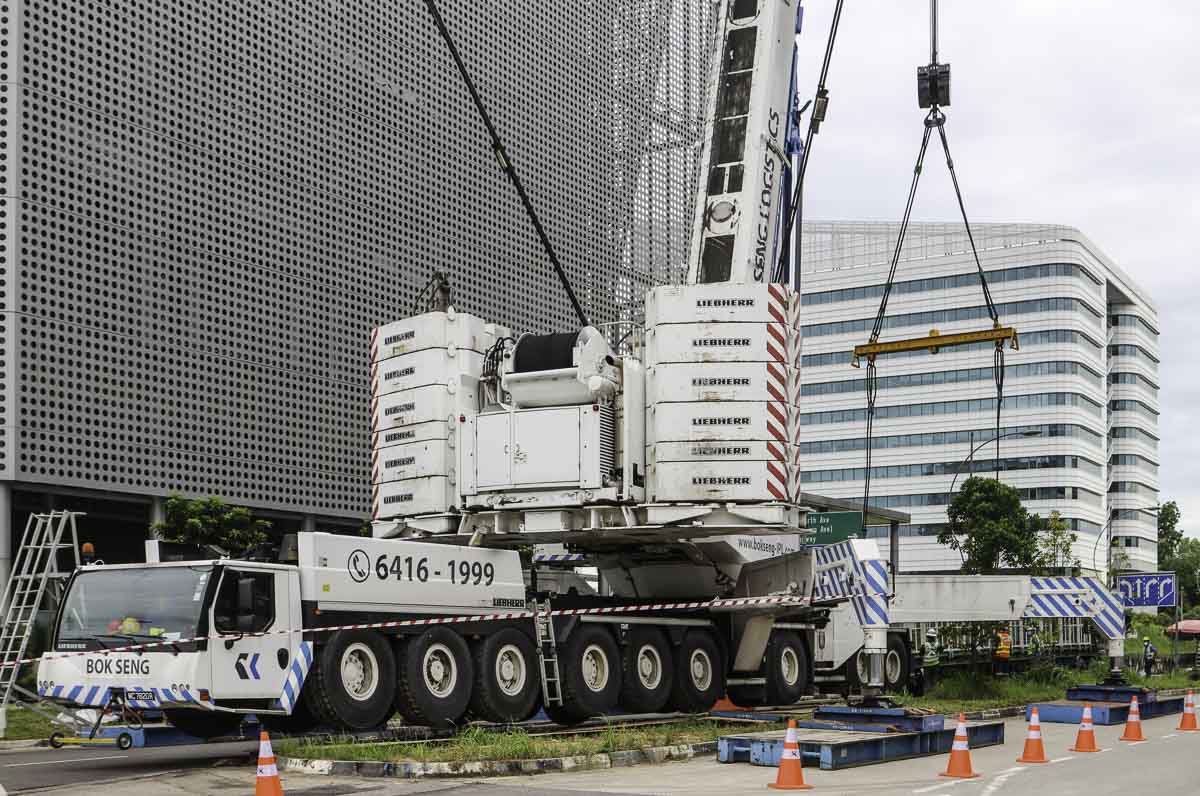

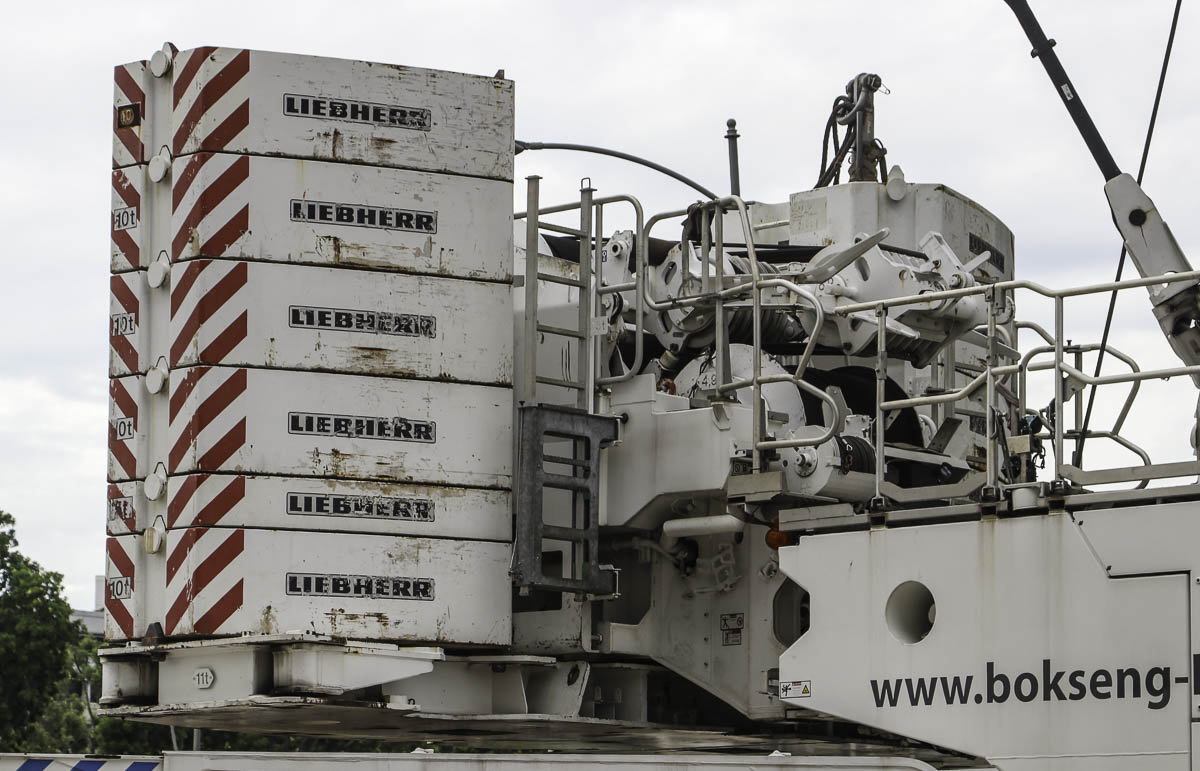

Hier ist der Kran mit einem Gegenballast von 144 Tonnen aufgebaut. Der Ballast ist aus einer Bodenplatte von 11 Tonnen, insgesamt 110 Tonnen aus Blöcken von 5 und 10 Tonnen und den Windenrahmen von 23 Tonnen zusammengestellt.

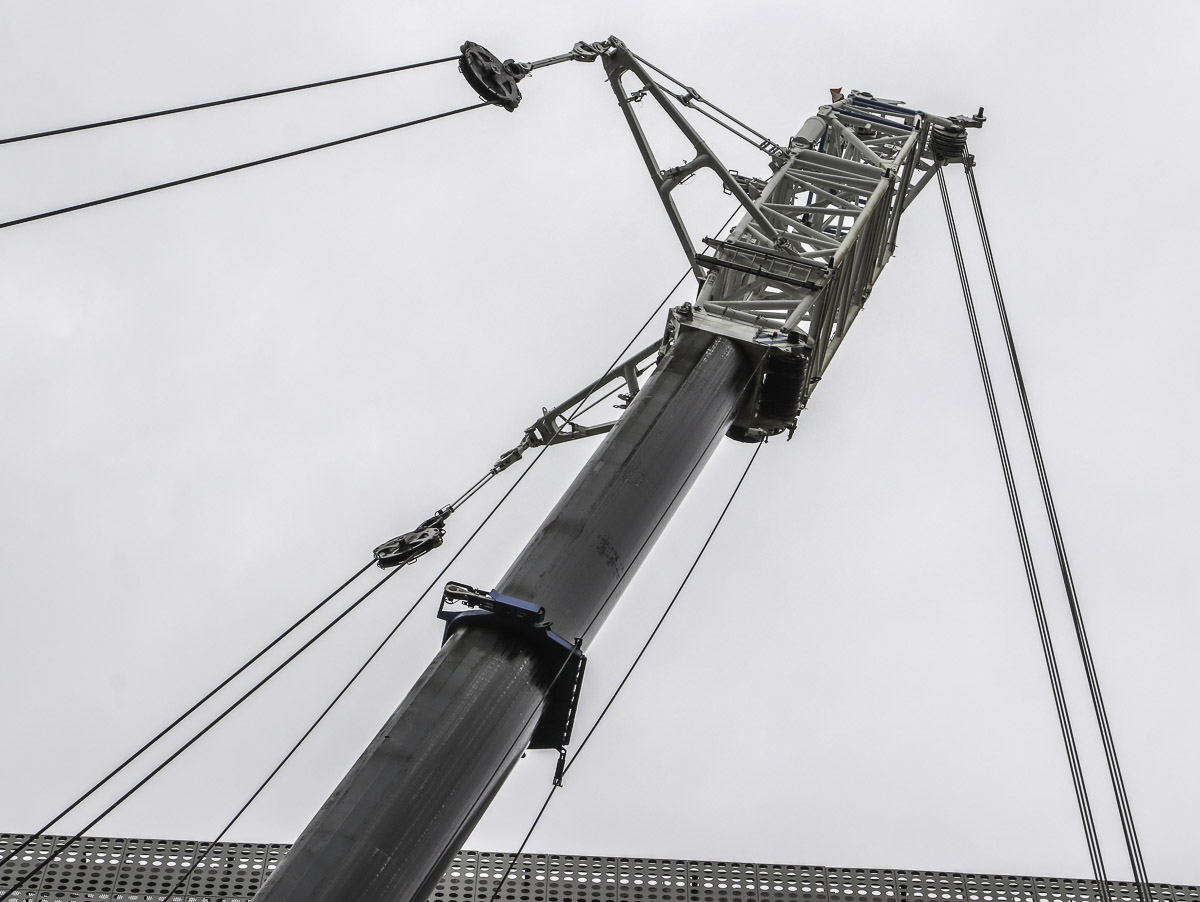

Der Kran ist hier in TYVENZF-Konfiguration aufgebaut, der Adaptor ist 7,7 Meter lang und die hydraulische Spitze ist 6 Meter lang.
Hier wird der Generator mit einer Masse von ca. 35 Tonnen auf den Hubrahmen geladen.

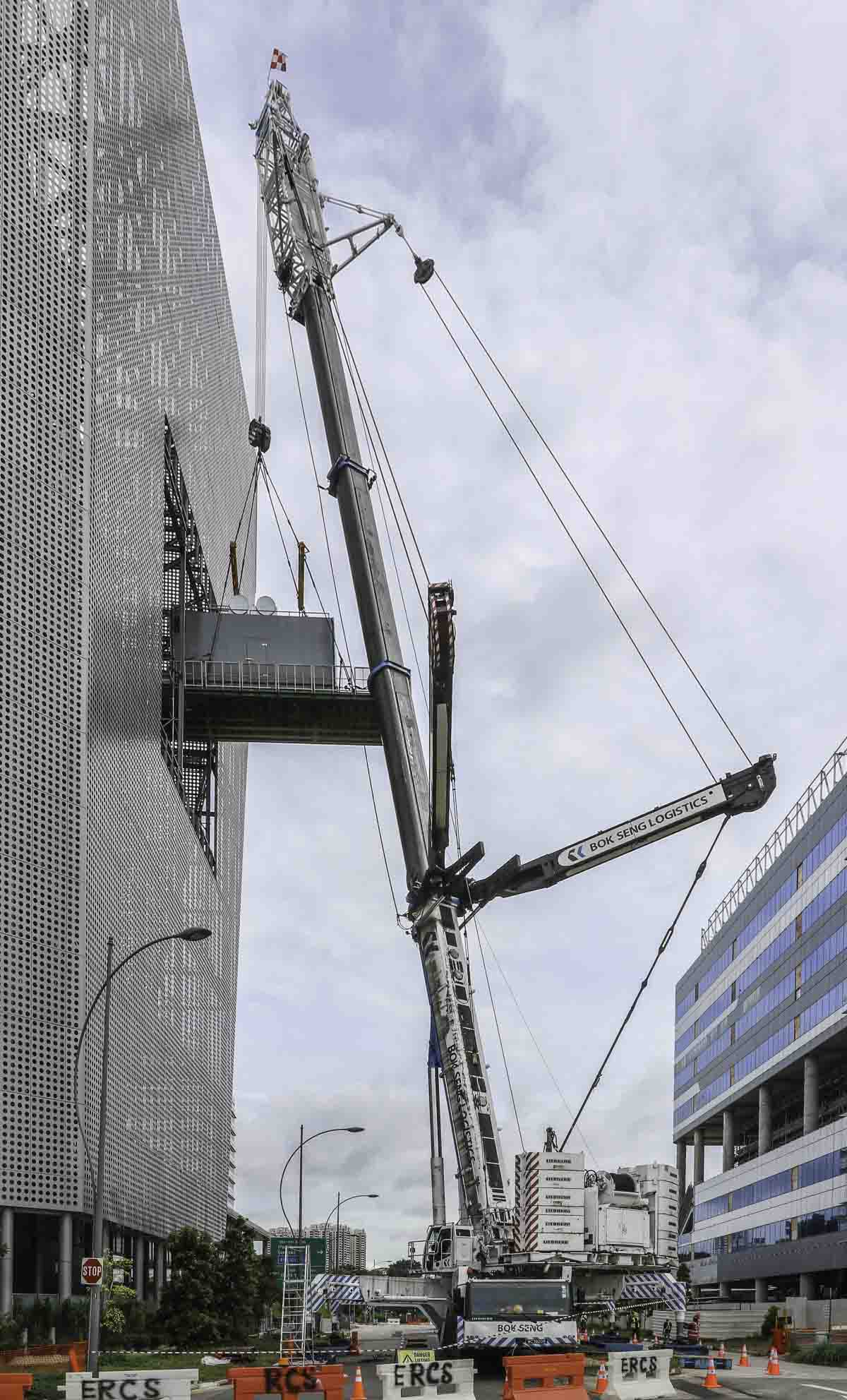

Der Hauptausleger ist hier bis 49,1 Meter ausgefagren, insgesamt ist der Ausleger hier 62,8 Meter lang. Die YSL-Abspannung ist hier 35 Grad ausgeklappt.

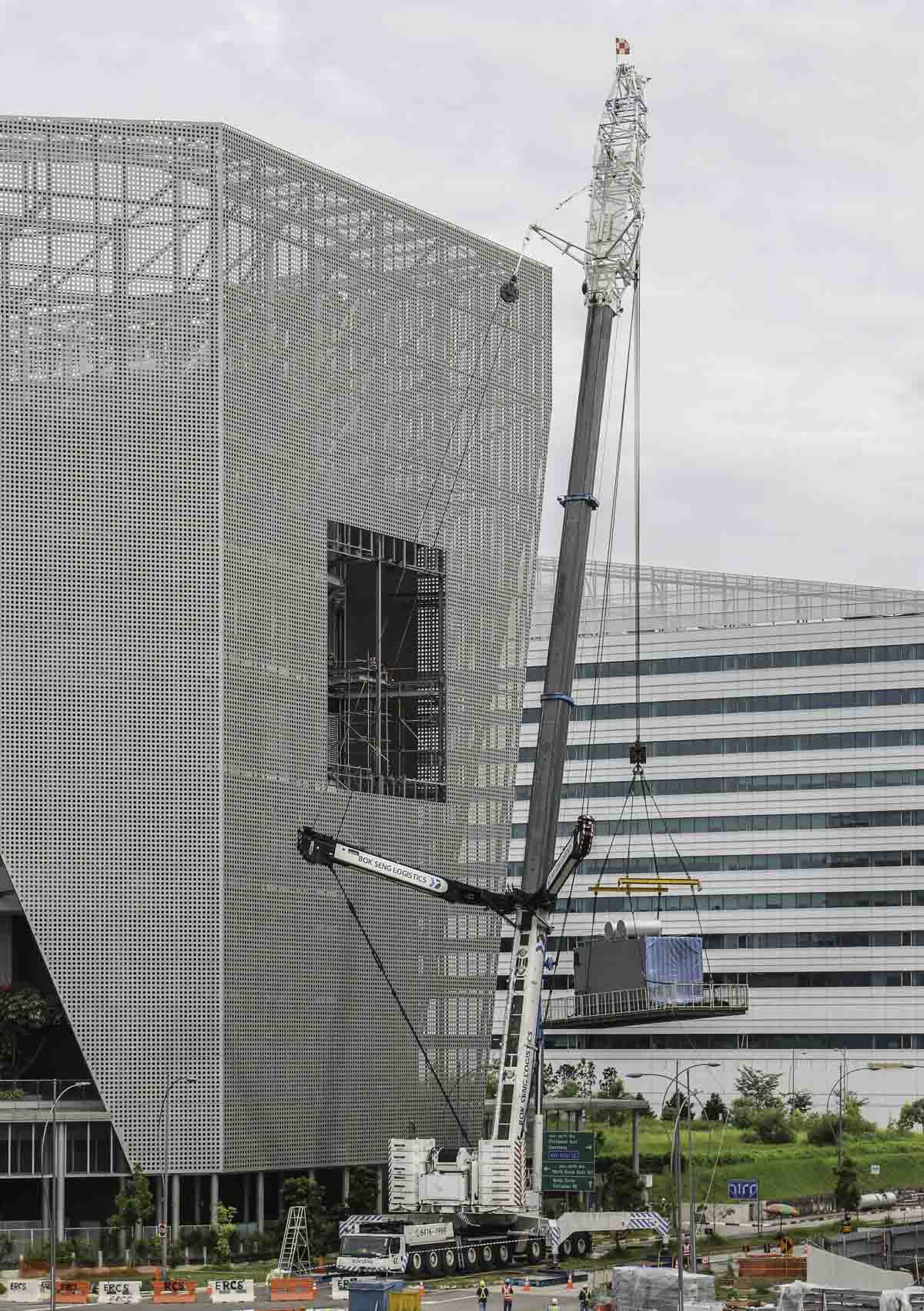

Der Generator mit Hubrahmen und Anschlagmittel hat ein Gesamtgewicht von ca. 58 Tonnen, der Kran hebt die Last während dieses Einsatzes bei maximal 22,5 Meter Ausladung.

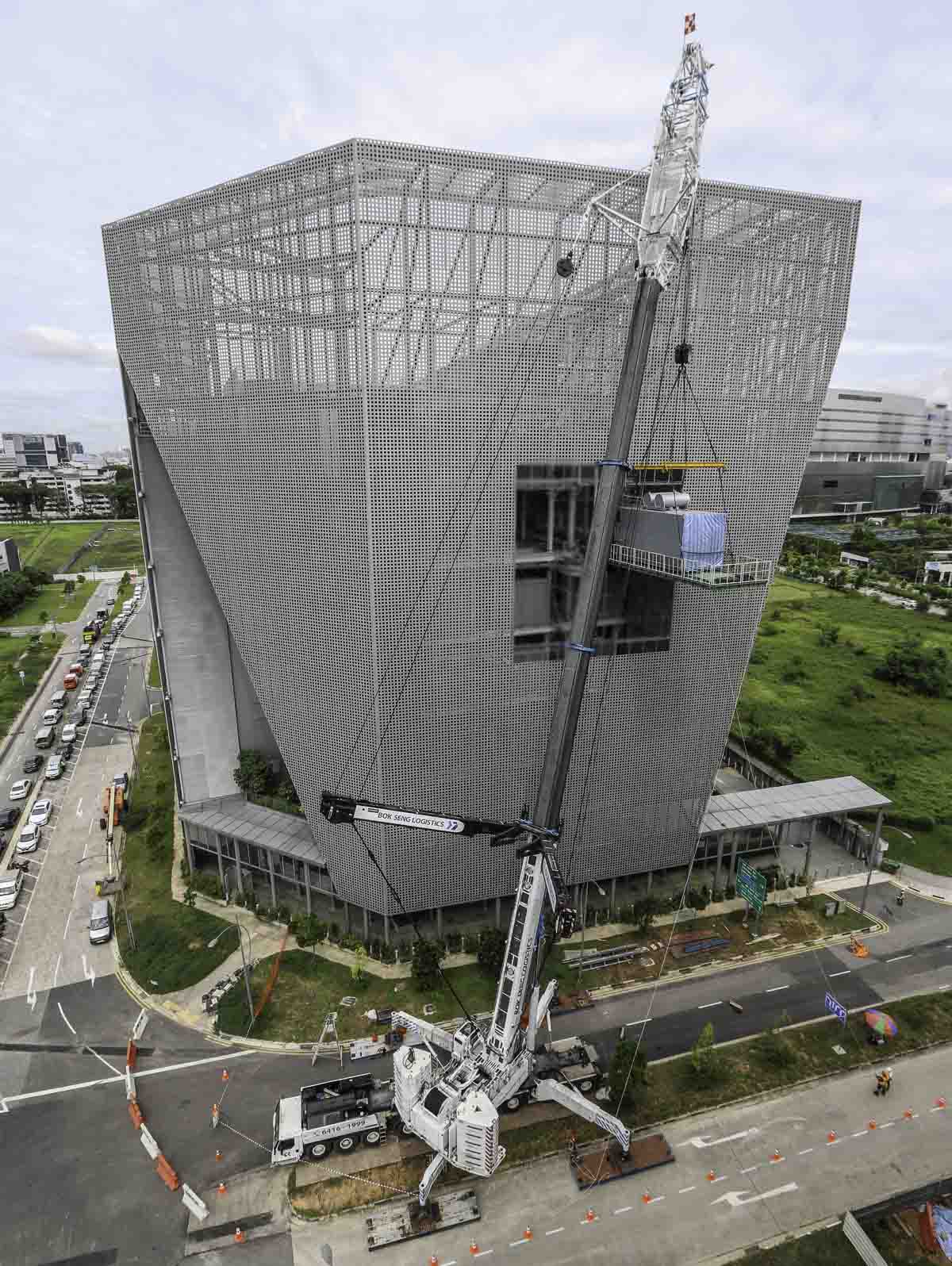

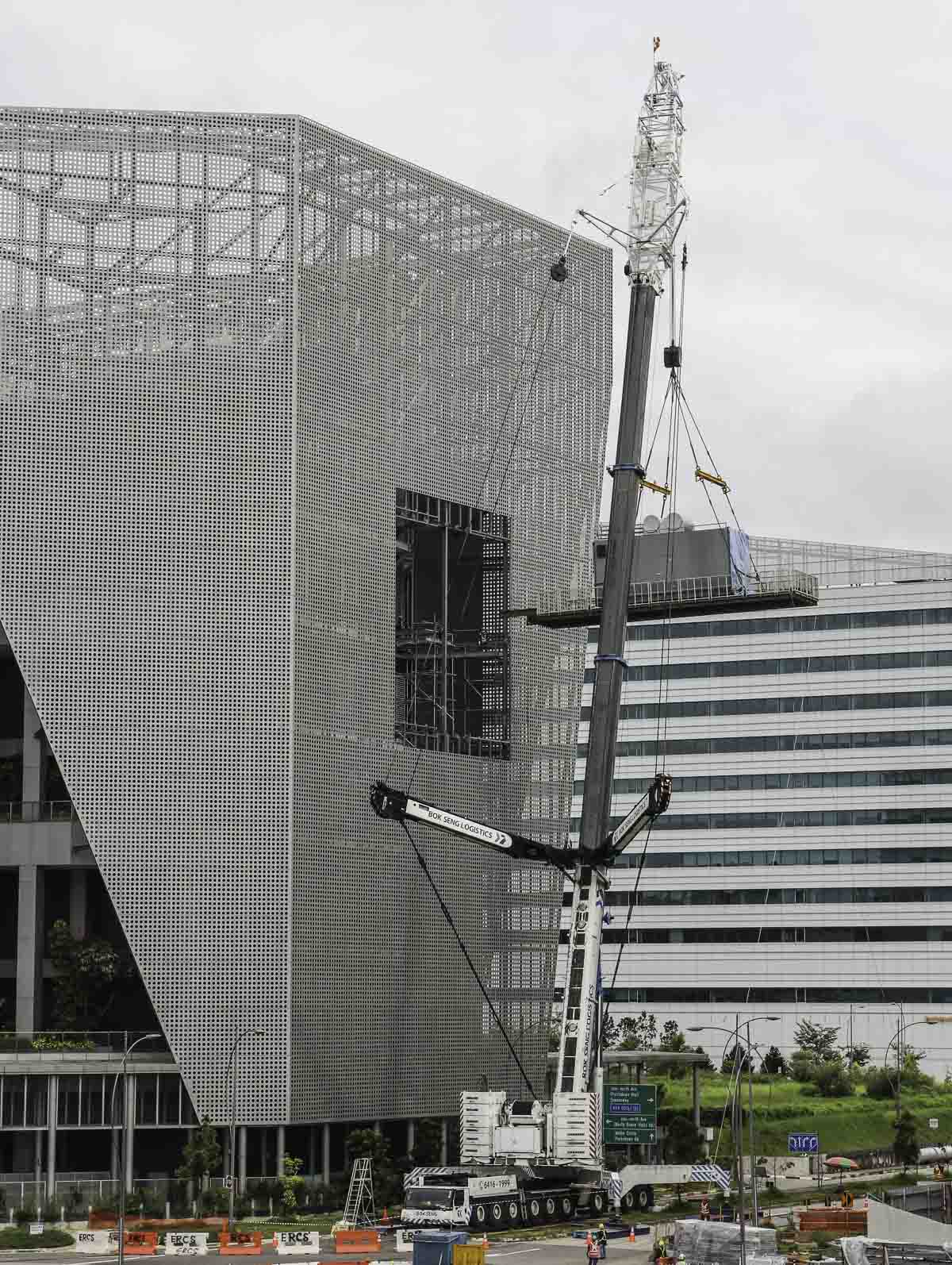

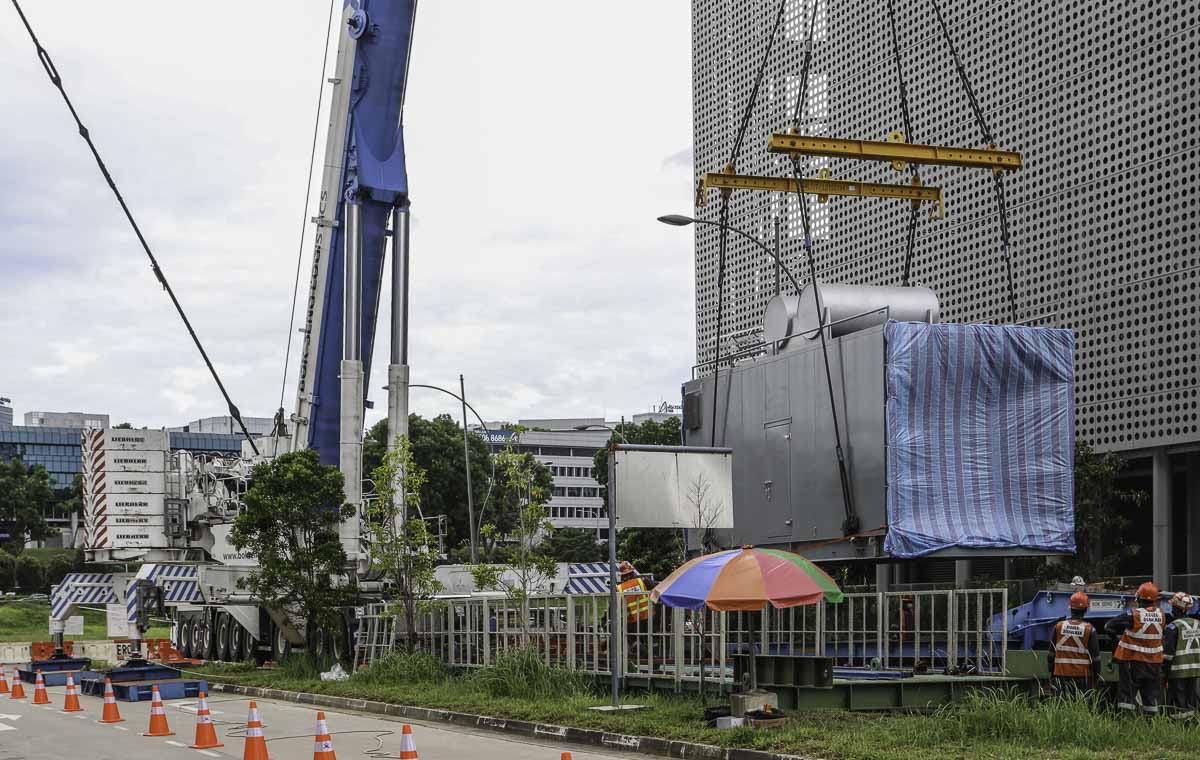

Der Hubrahmen mit Generator wird in der Verlängerung des Gebäudes platziert und temporär fest gemacht, der Generator kann dann horizontal ins Gebäude gefahren werden.
Der Ballast ist hier bei einer Gegenausladung von 7,56 Metern platziert.
Ein sehr schöner Einsatz von diesem schönen Kran!
