Liebherr LTM 1300-6.2 - Kim Soon Lee
In November 2020 wurde der schöne Liebherr LTM 1300-6.2 von Kim Soon Lee aus Singapur (SG) bei der Montage eines schweren Turmdrehkrans eingesetzt.

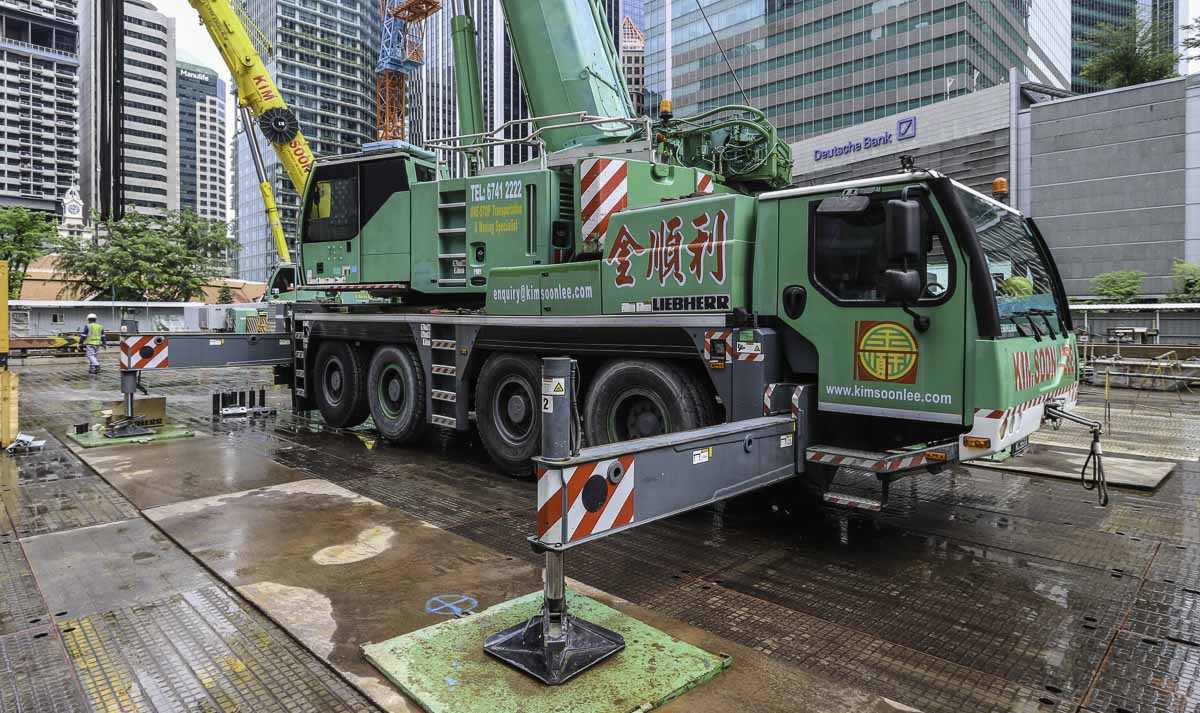

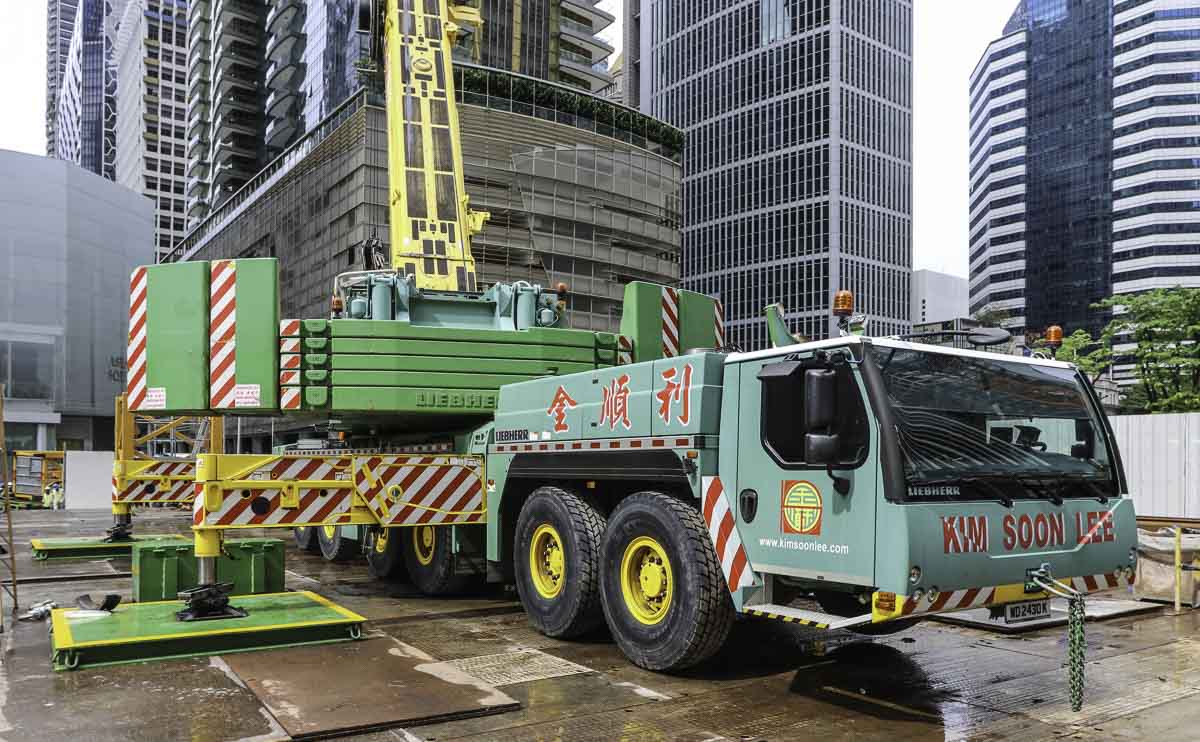

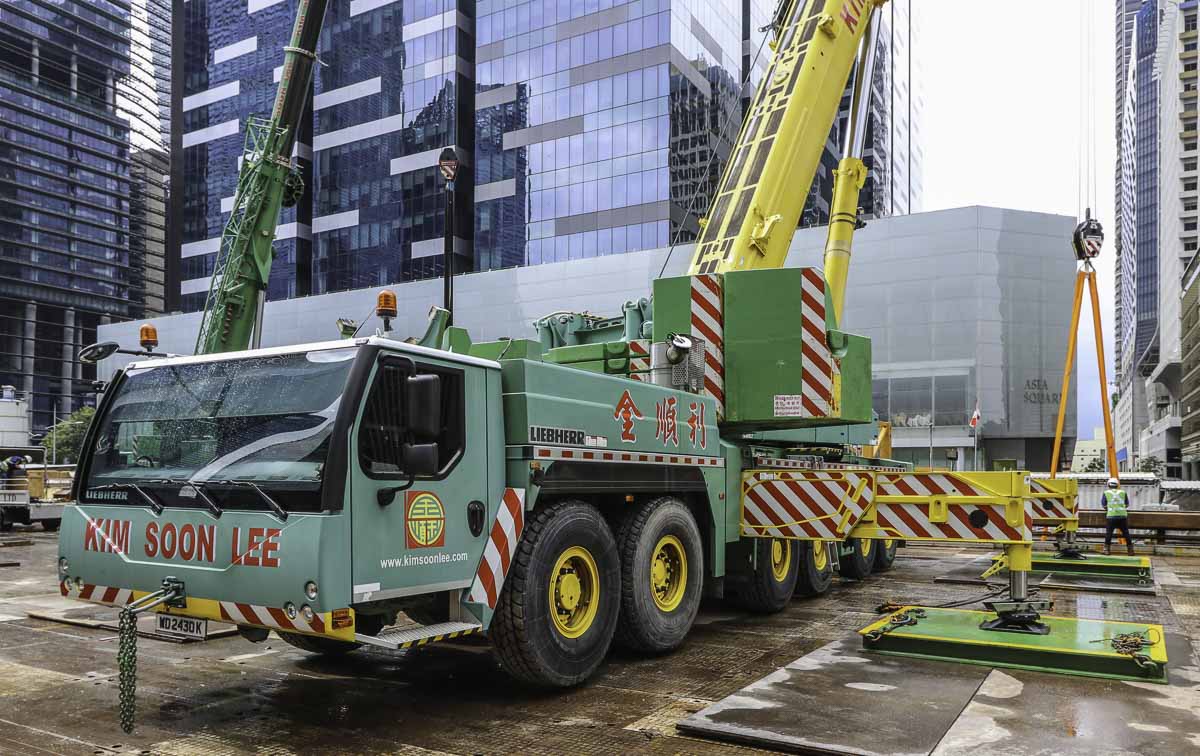

Es handelt sich um einen 300-Tonnen-Mobilkran aus einem 6-Achs-Fahrgestell aus dem Baujahr 2014.

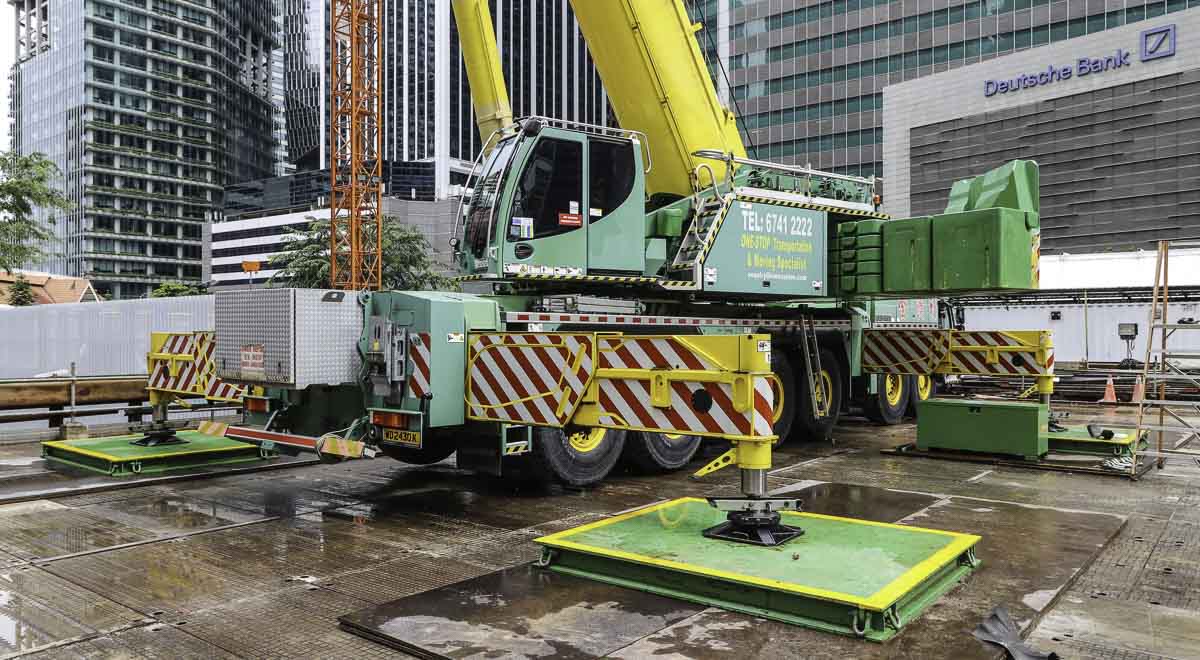

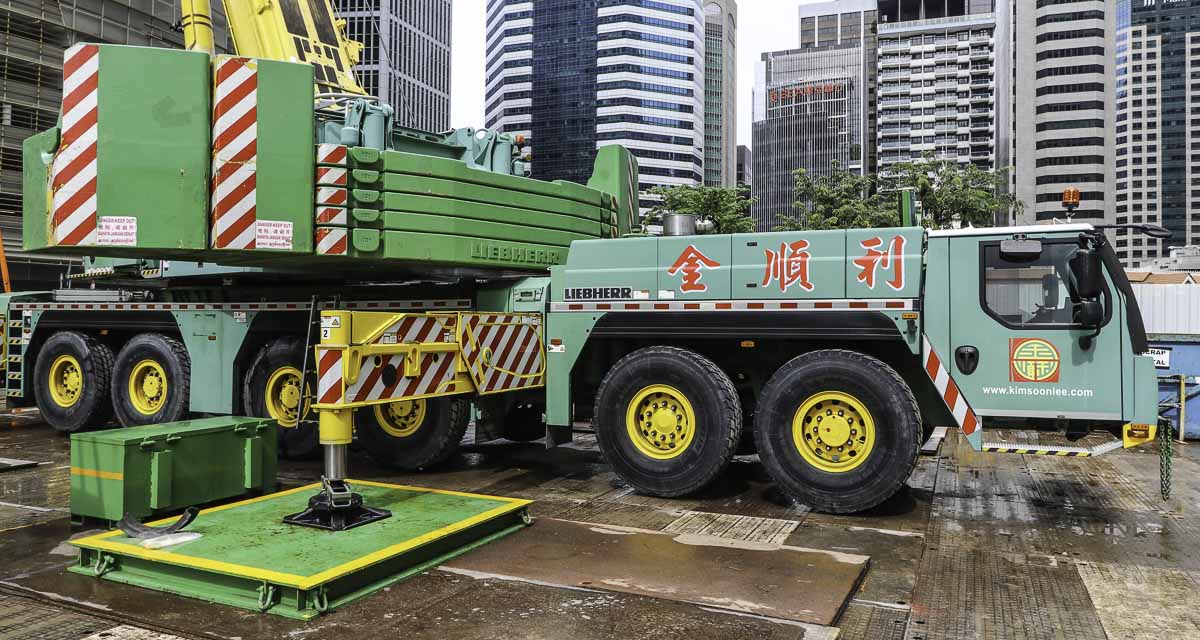

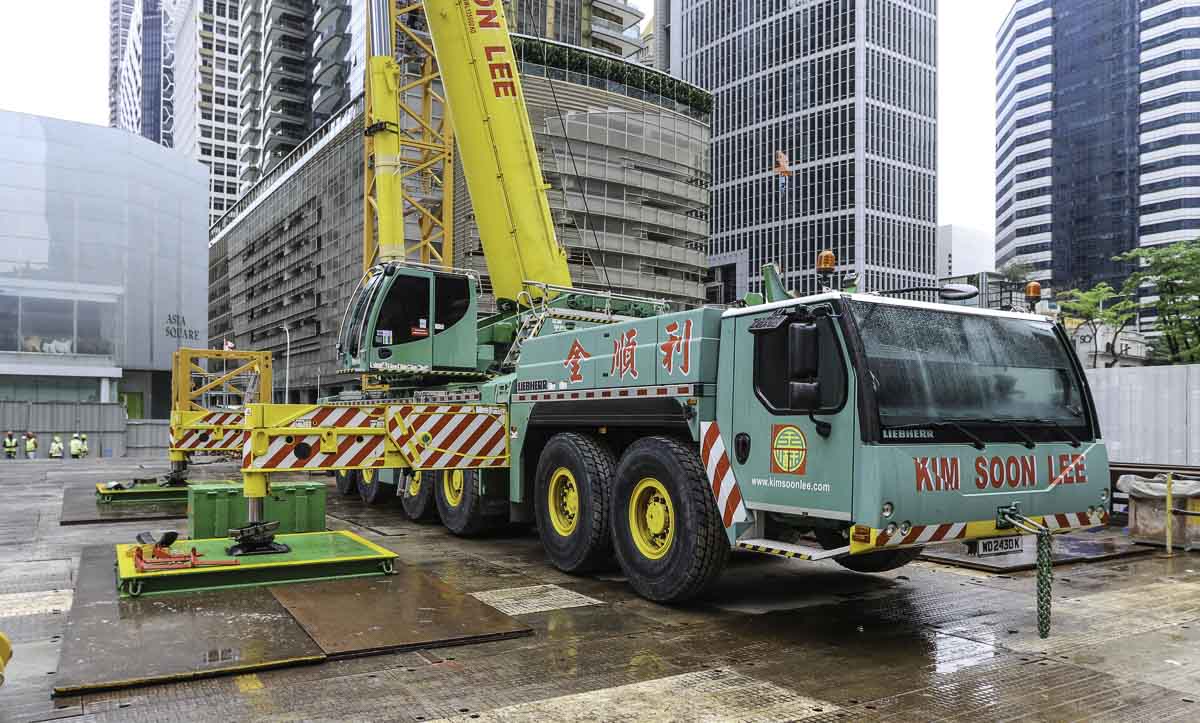

Der Kran ist hier mit dem gesammten Ballast von 96 Tonnen aufgebaut, der Ballast hat einen Drehkreis von 5,6 Metern. Der Ballast besteht aus einer Bodenplatte von 6 Tonnen, fünf Platten von jeweils 10 Tonnen und vier Anhängeblöcke von jeweils 10 Tonnen.

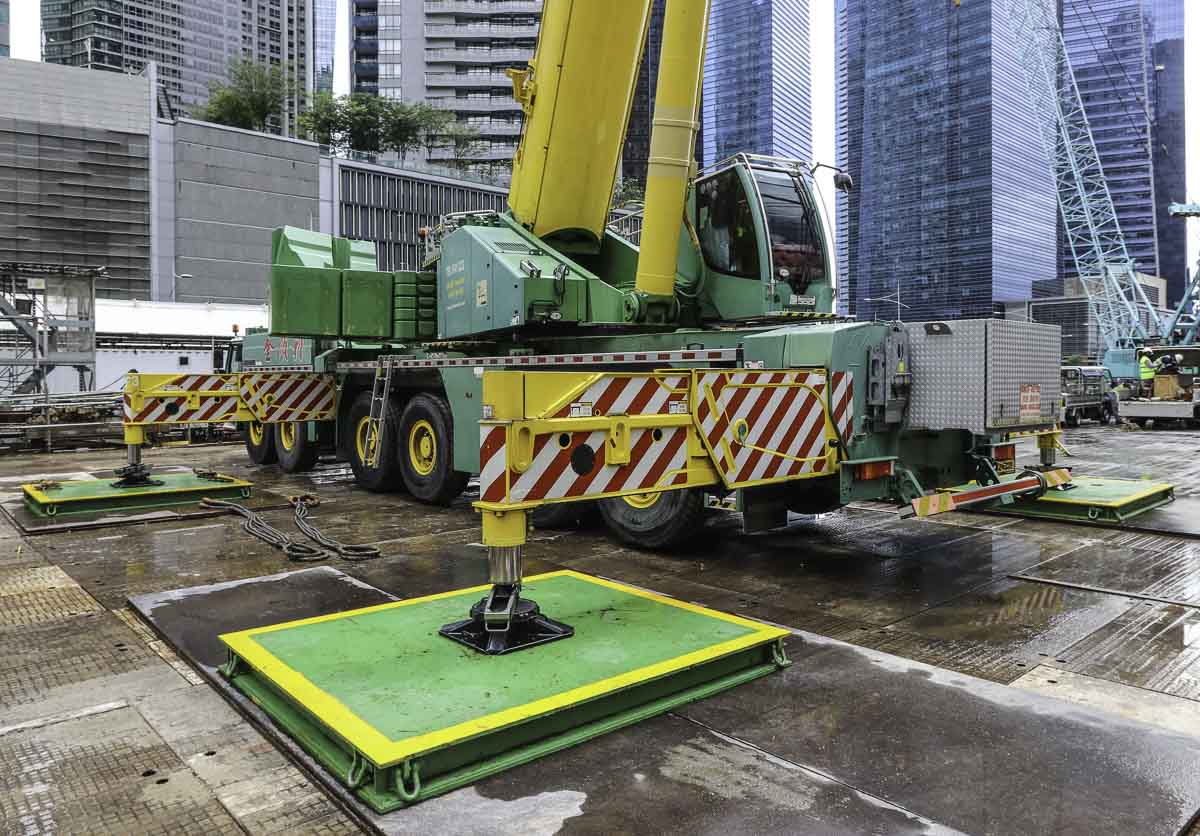

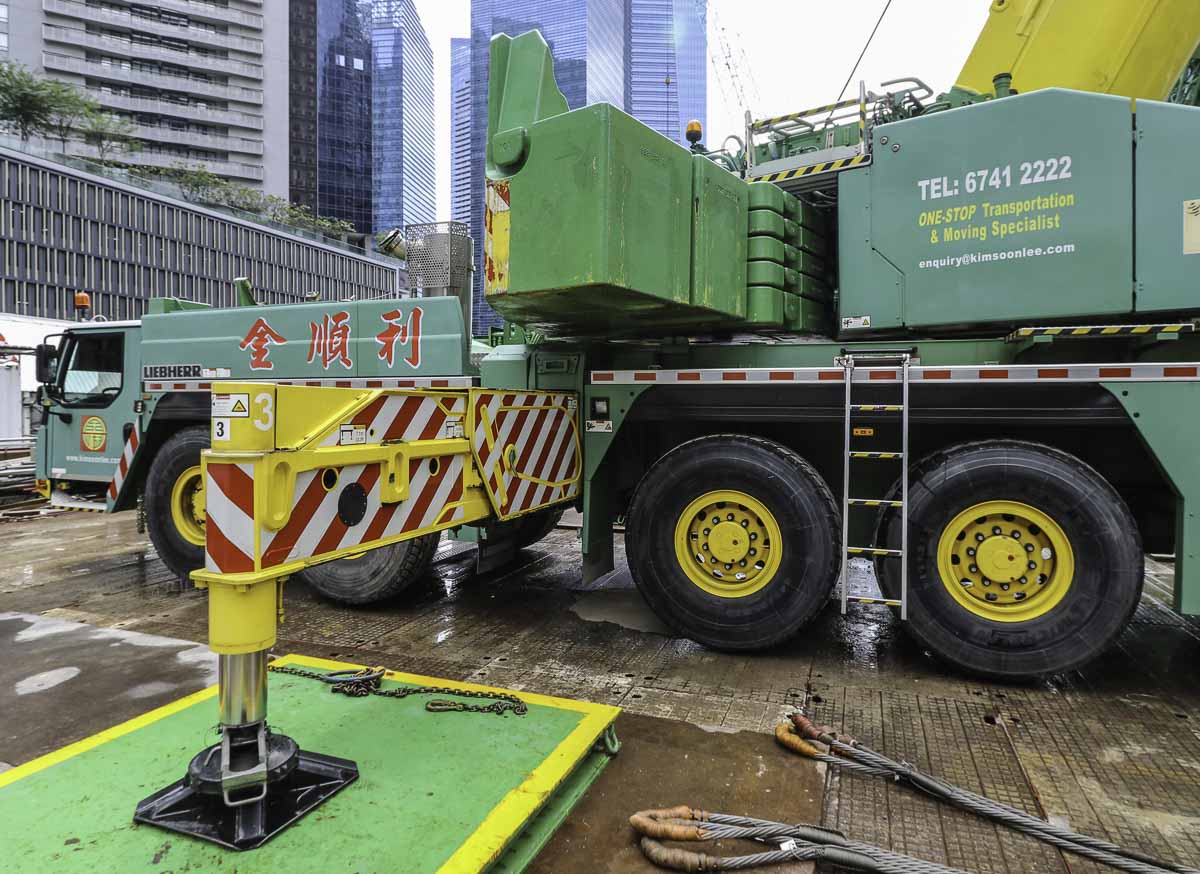

Die Abstützbasis meßt 8,93 x 8,53 Meter.
Es handelt sich um den größsten Kran aus der Flotte von Kim Soon Lee, die Flotte besteht nur aus Liebherr Mobilkranen.

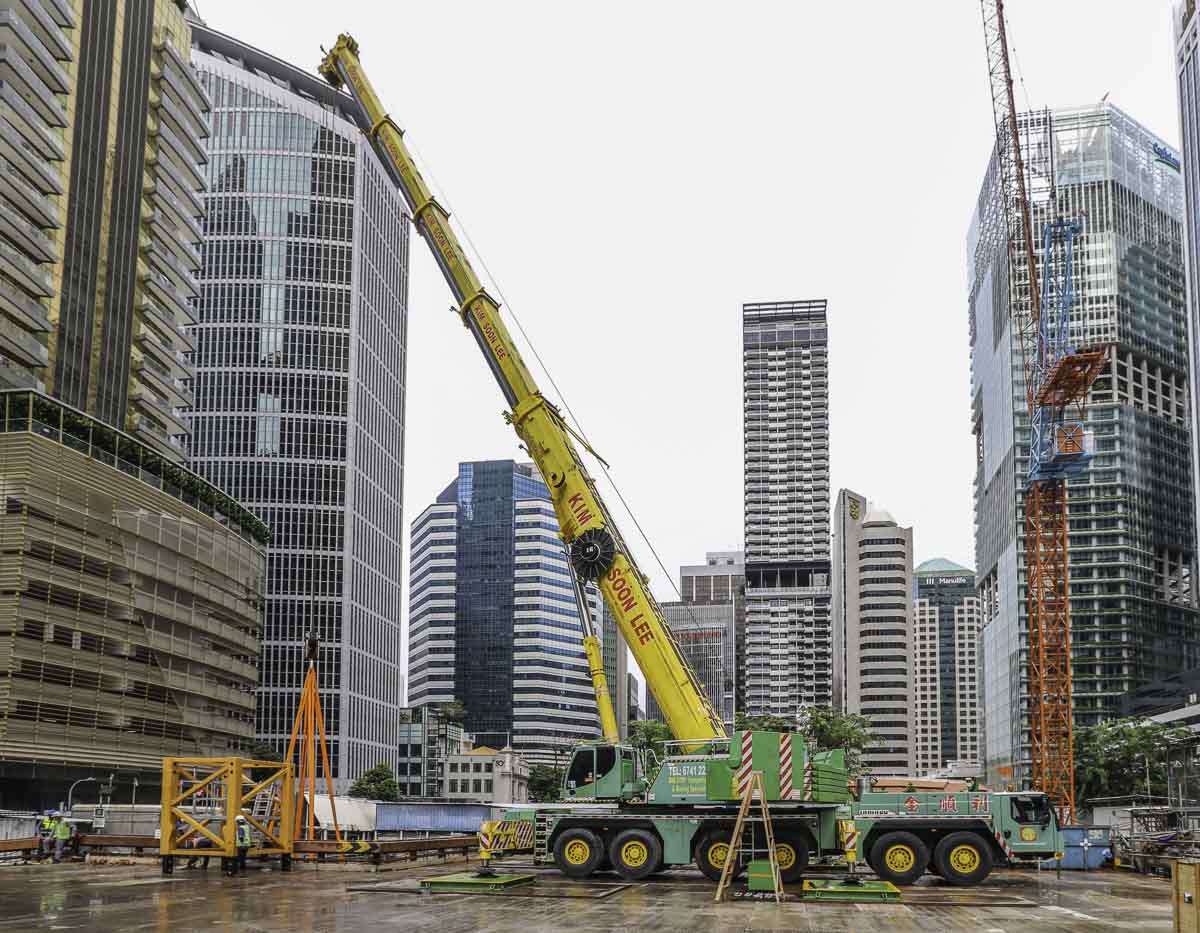

Der sieben-teilige Hauptausleger hat eine Basislänge von 14,7 Metern und fahrt sechs Mal bis einer maximalen Länge von 78 Metern. Hier ist der Hauptausleger bis einer Länge von 34,2 Metern ausgefahren.

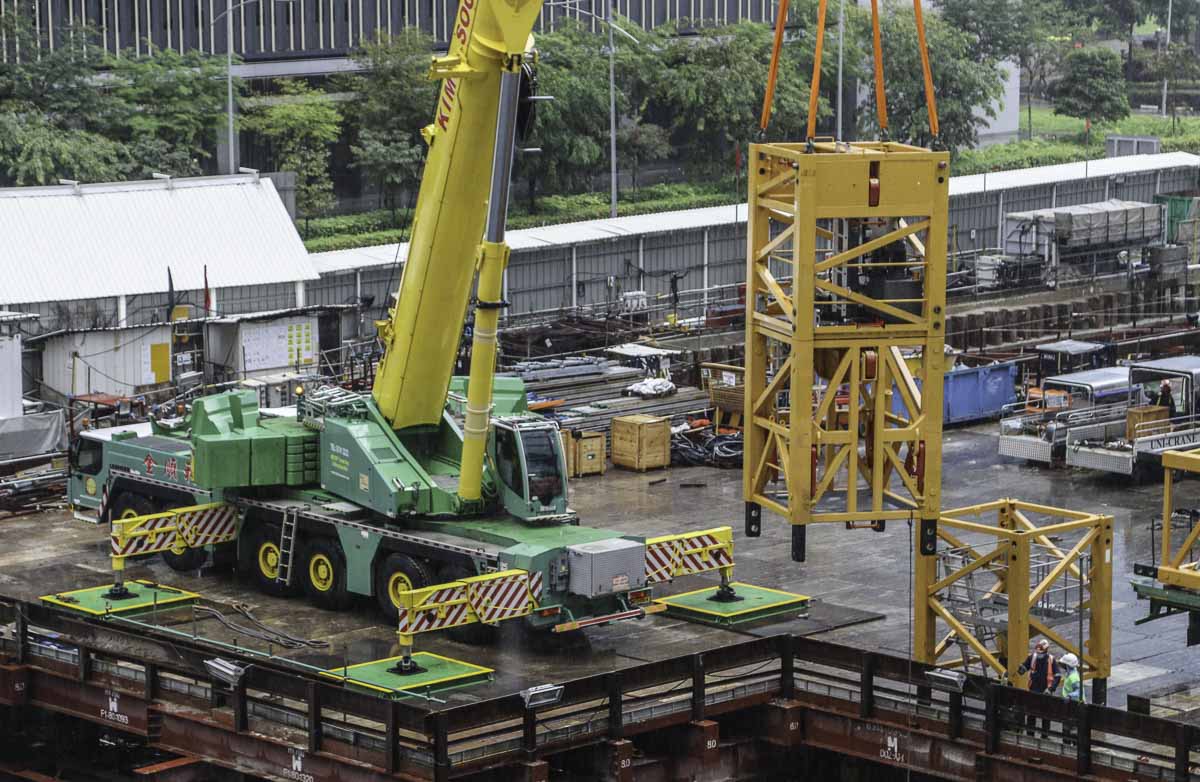

Der Hilfskran ist dieser schöne Liebherr LTM 1100-4.2, auch von Kim Soon Lee.

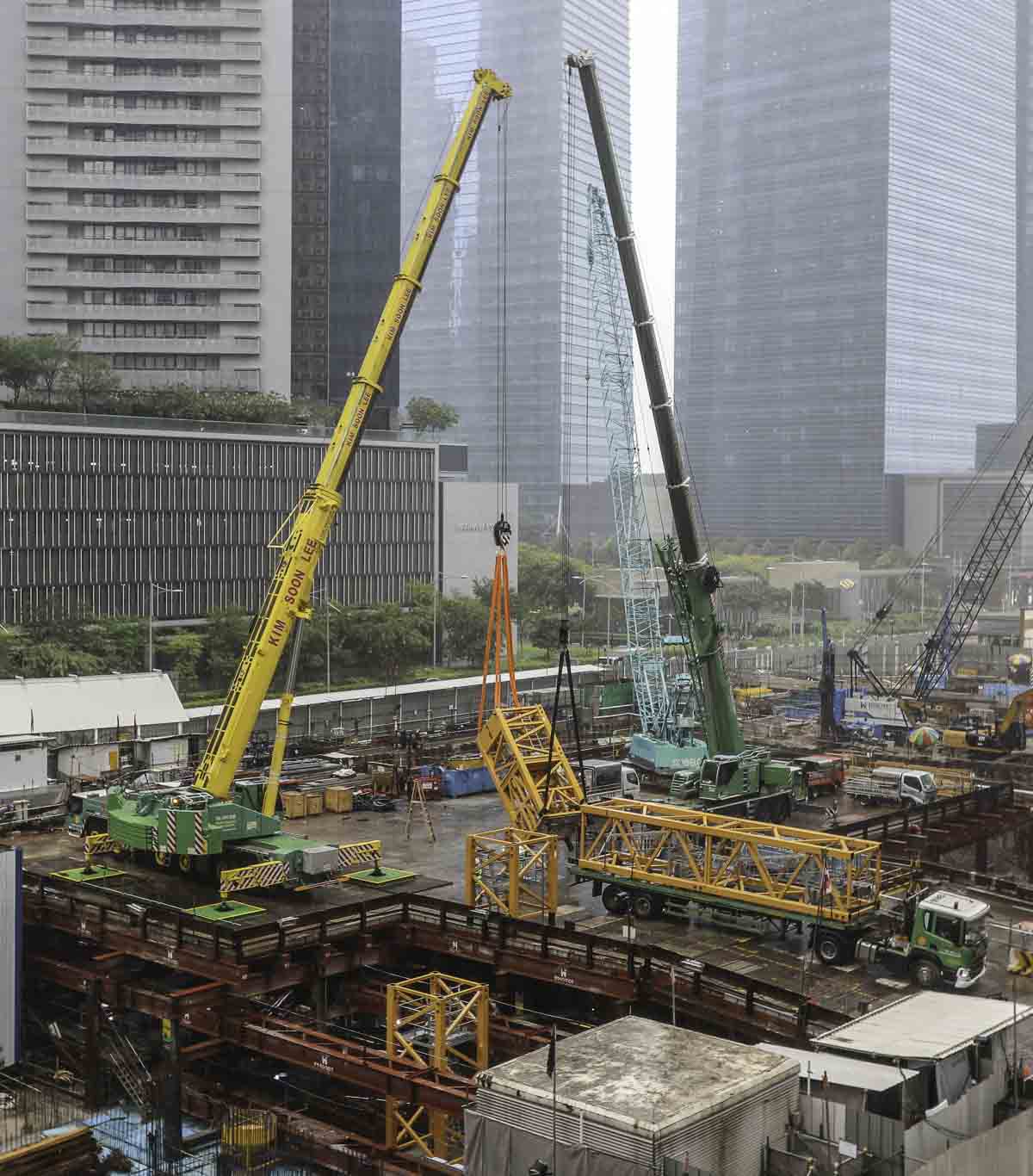

Die Arbeit fangt nun an. Es handelt sich um einen Liebherr 710 HC-L 32/64 Litronic Turmdrehkran auf innenkletterendem Turmsystem 24 HC 1000. Hier wird das Kletterstück, das "D-Stück" mit einem Gewicht von 20 Tonnen von den Kranen aus horizontaler Position in vertikaler Position gebracht.

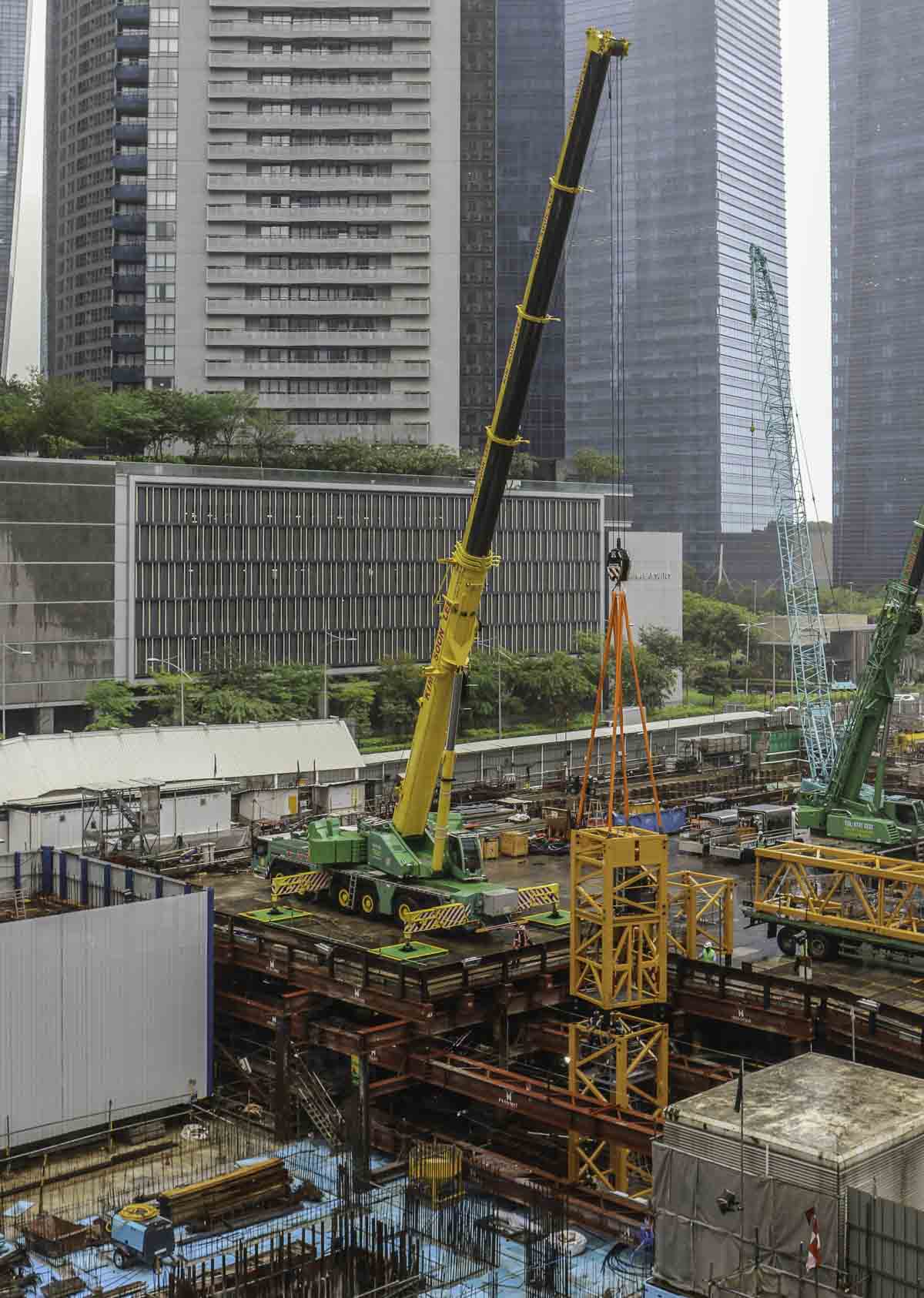

Dieser Turmstück hat eine Länge von 5,7 Metern. Der Turmdrehkran wird bei einer Ausladung von ca. 16 Metern montiert.

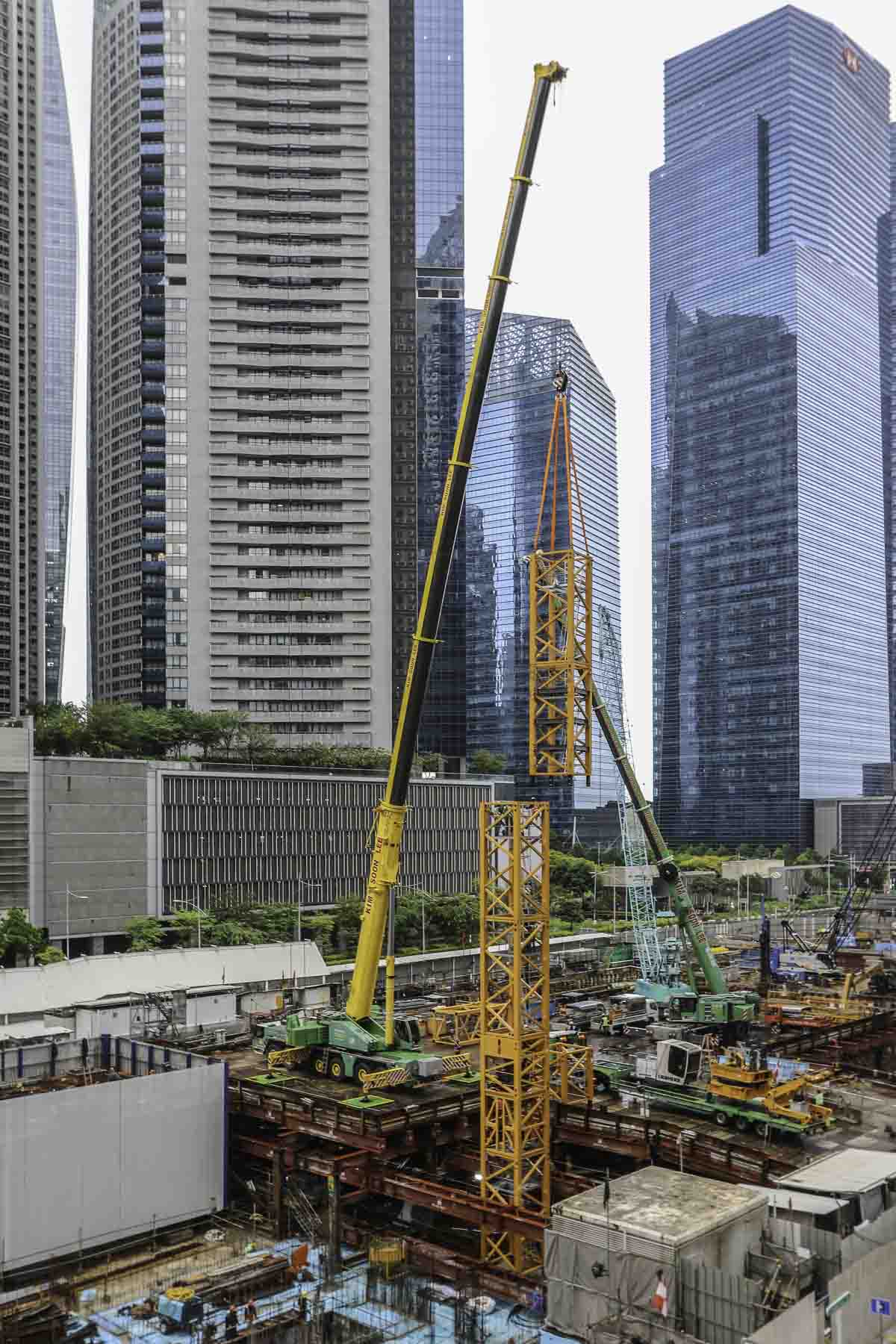

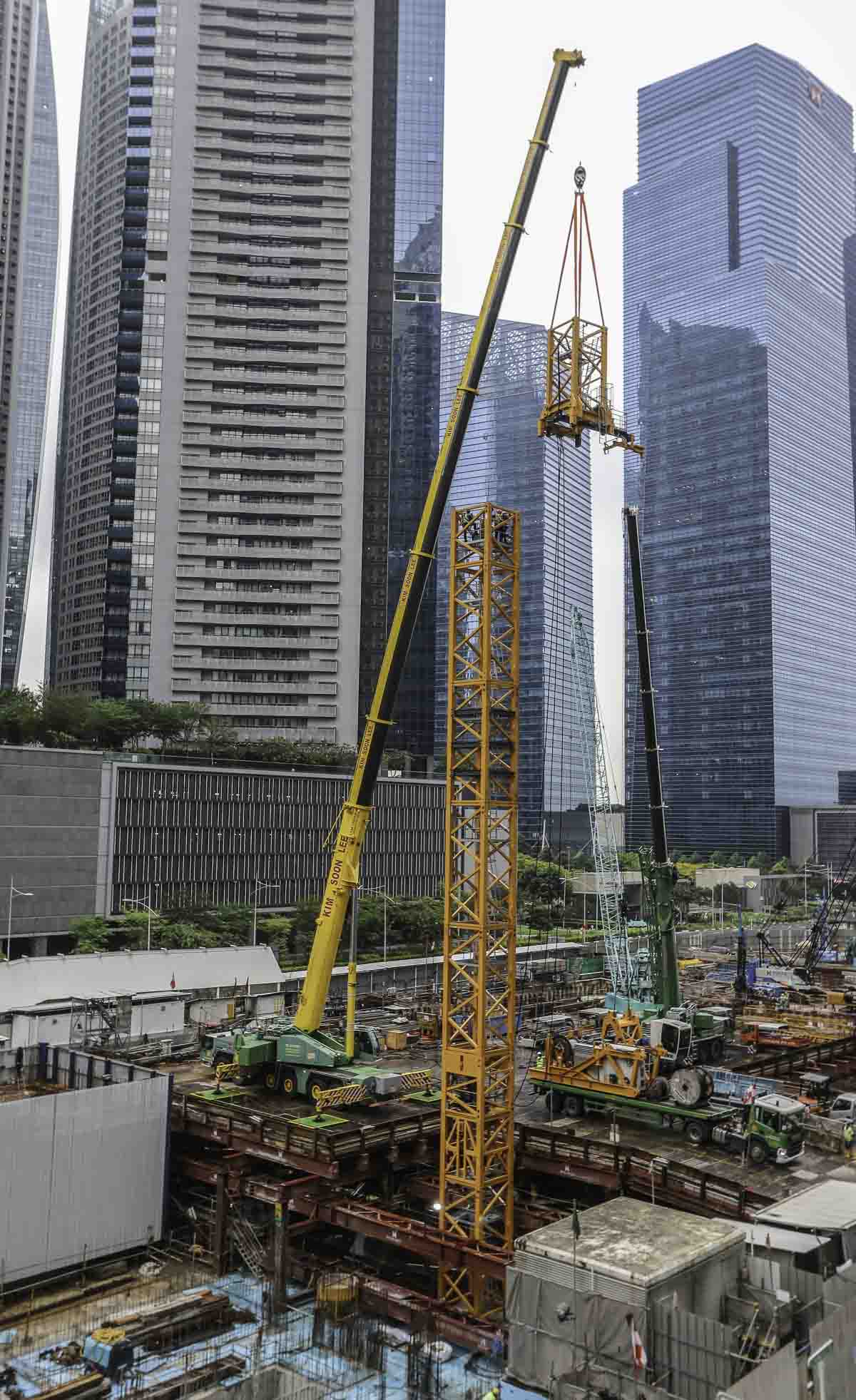

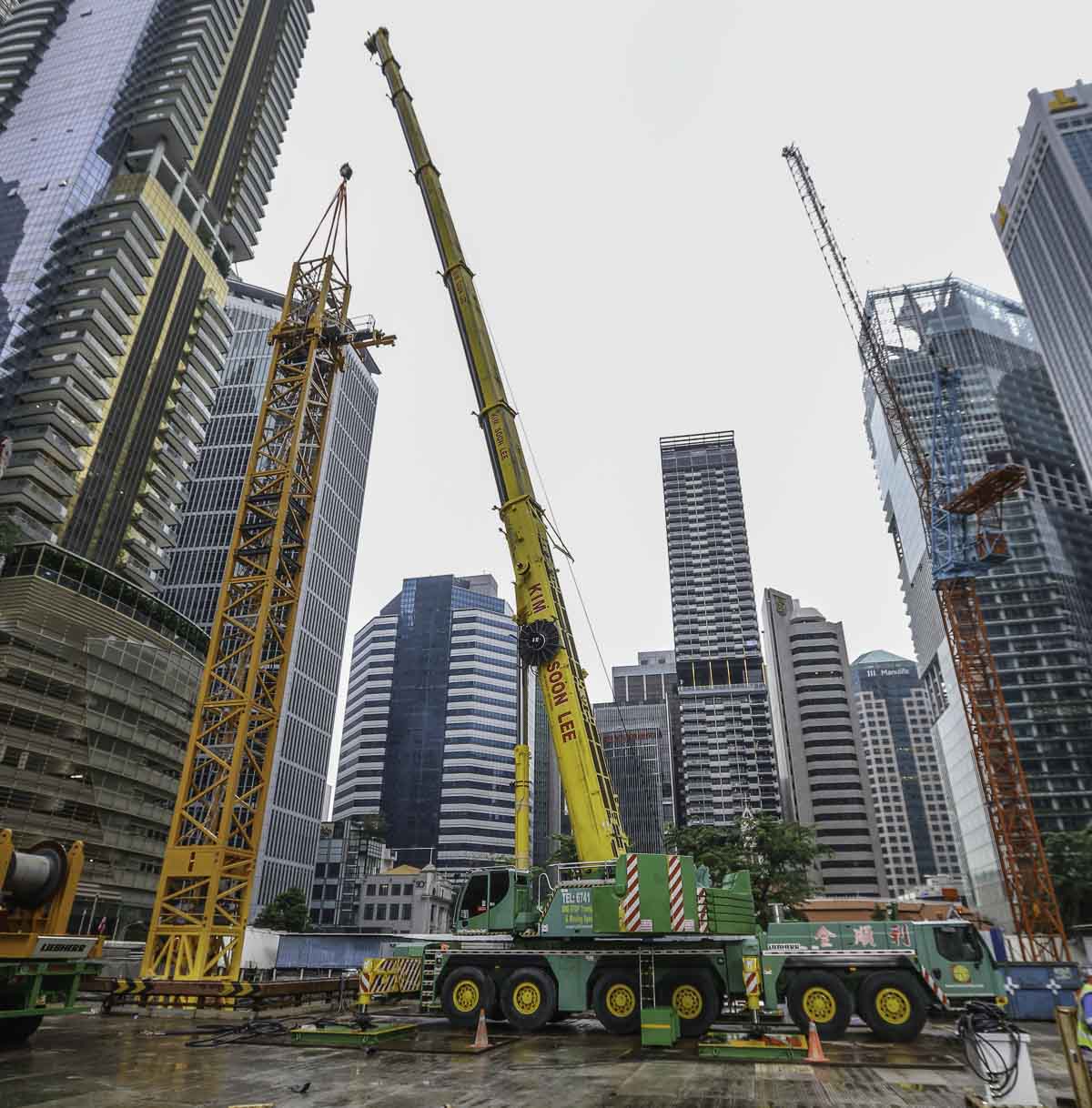

Rasch werden weitere Turmstücke mit einer Länge von jeweils 5,7 Metern und ein Gewicht von ca. 8,5 Tonnen montiert. Hier werden sogar zwei Türme gleichzeitig montiert, der Hauptausleger ist hier bis 56,3 Metern ausgefahren.

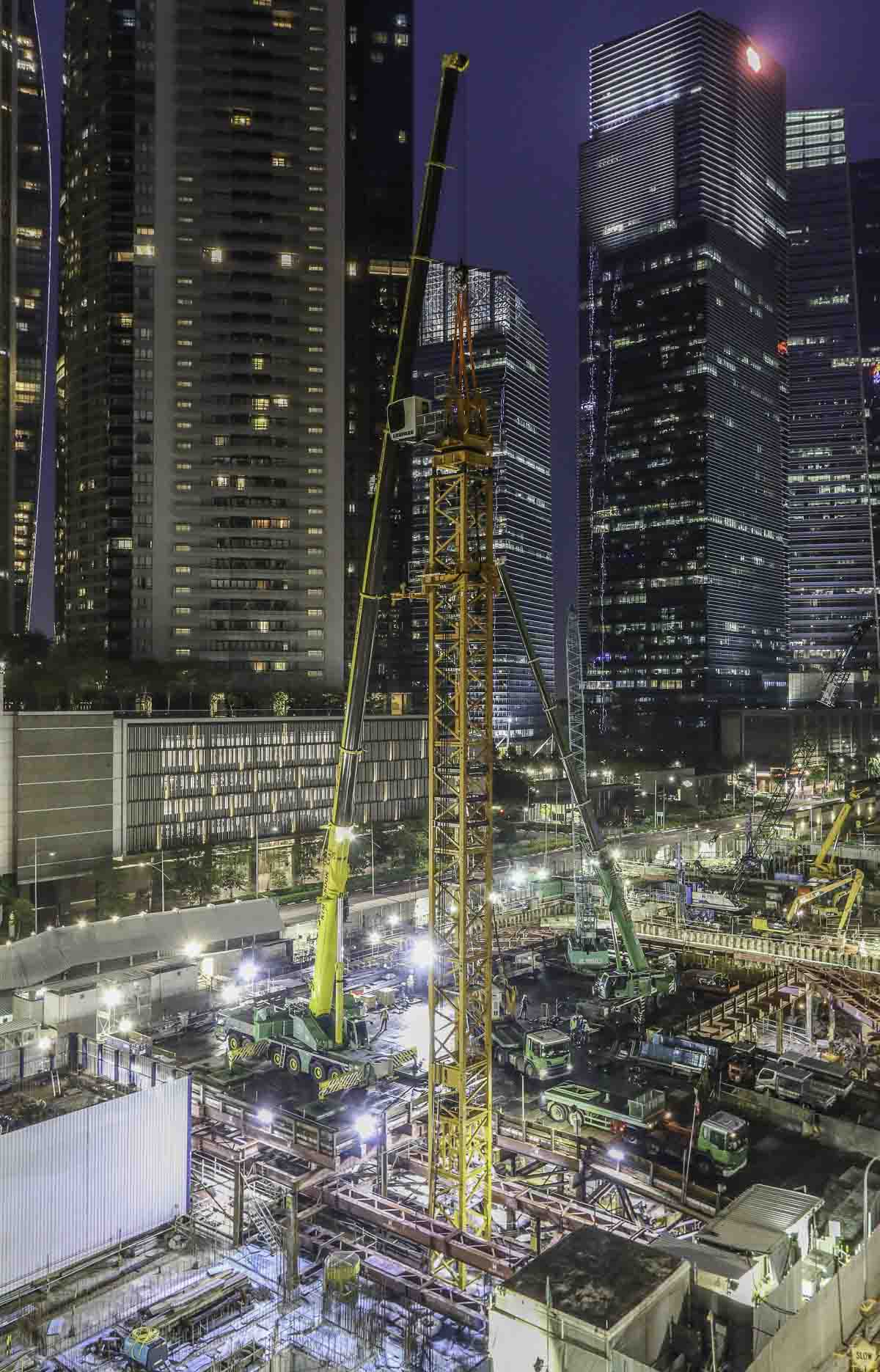

Zum Schluss wird das Kletterturmstück mit einem Gewicht von 13,8 Tonnen auf den Turm gesetzt. Der Ausleger ist hier bis einer Länge von 58,5 Metern ausgefahren.

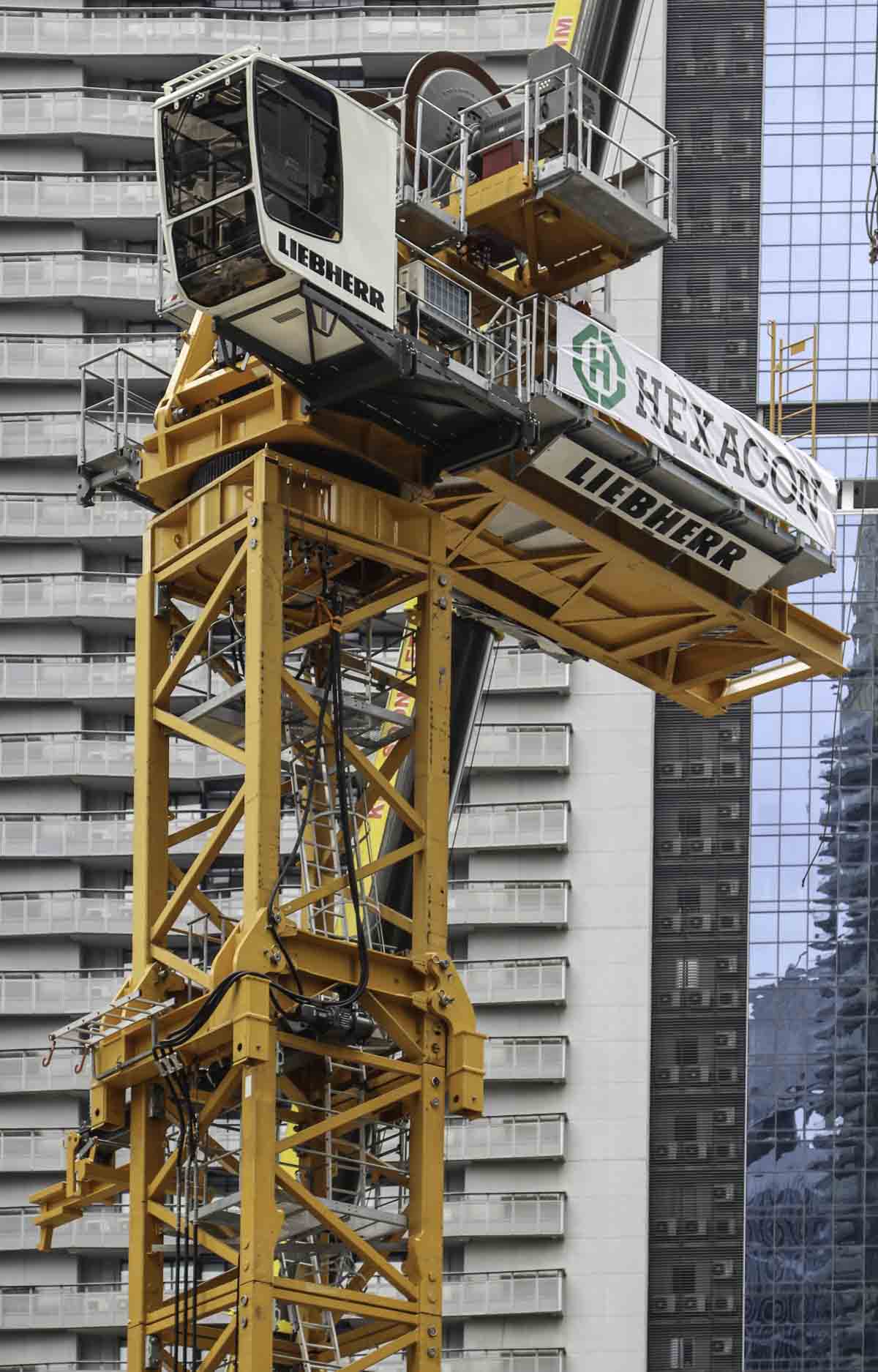

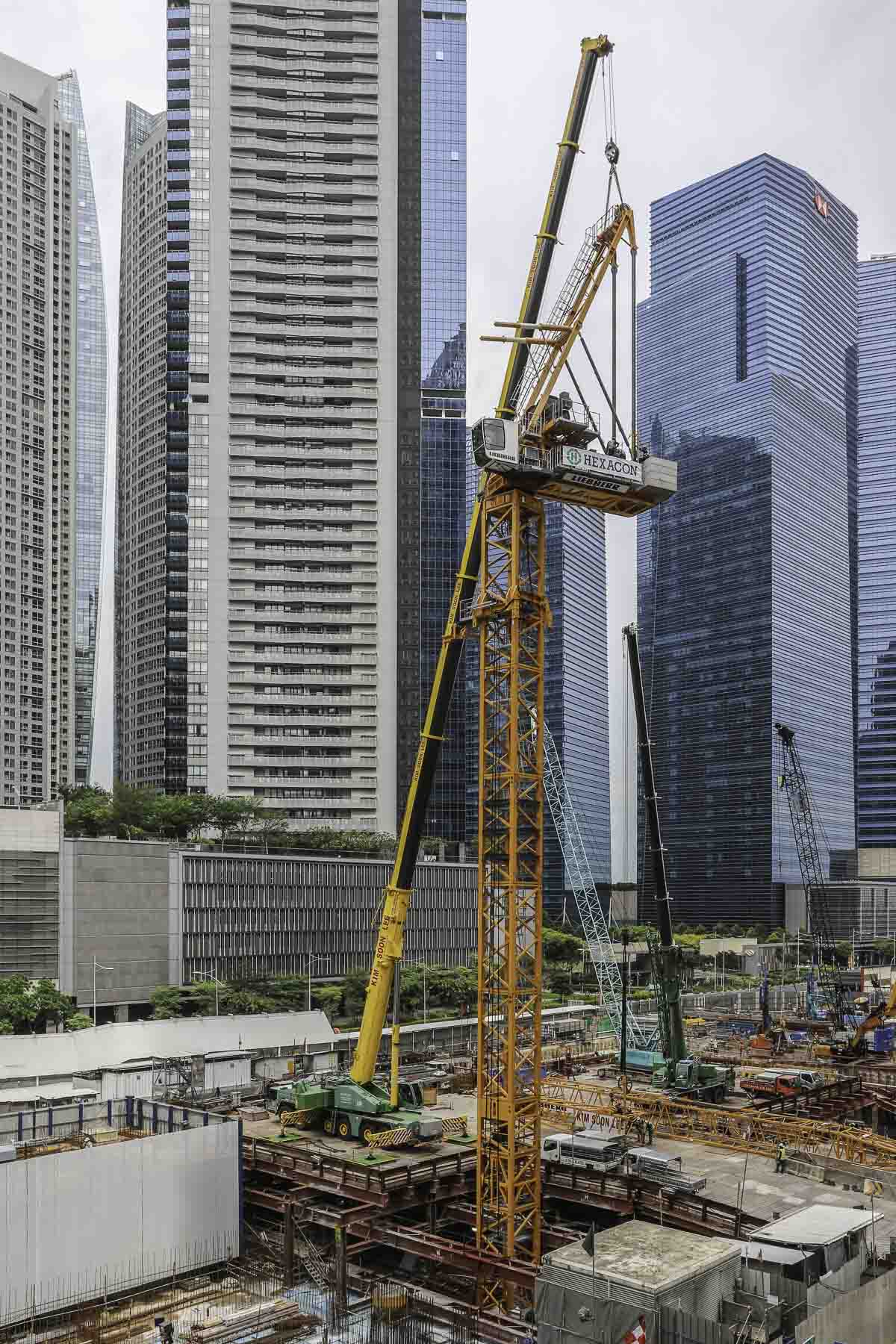

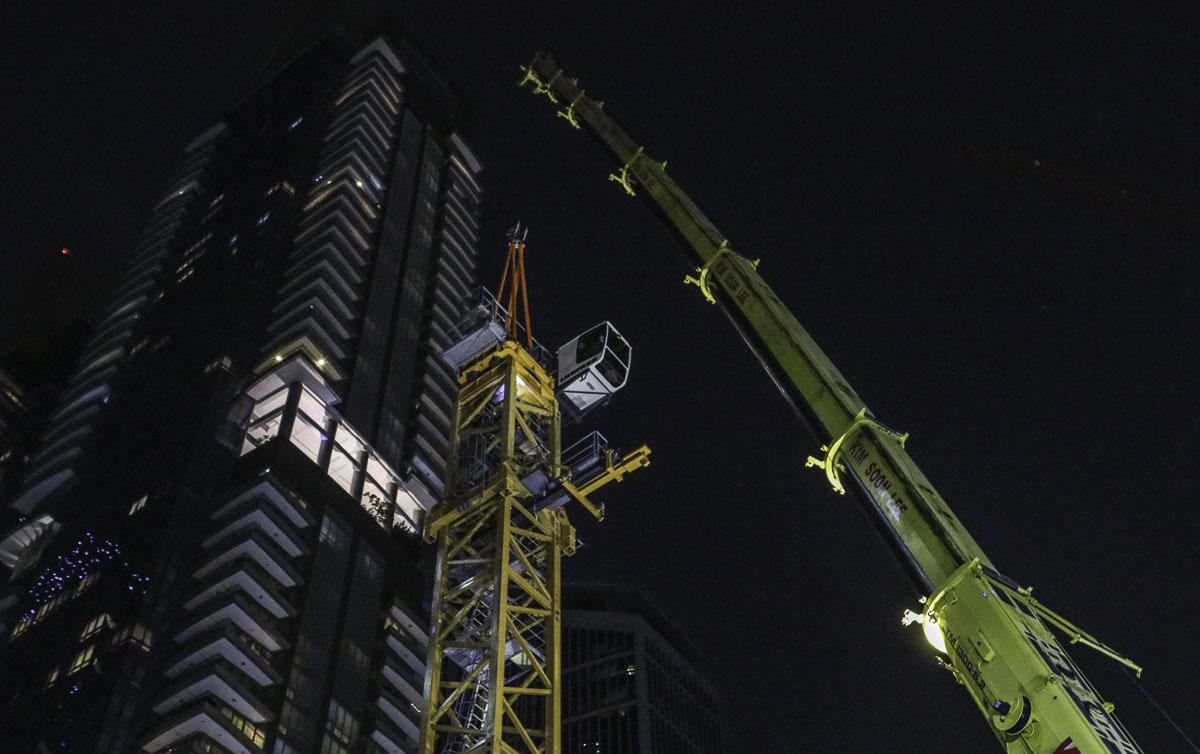

Der letzte Hub für den Tag ist die Drehbühne mit A-Bock und Kabine, insgesamt um die 20,5 Tonnen.
Dieser Turmdrehkran ist auch Eigentum von Kim Soon lee, insgesammt besitzt sie zwei von diesen Kranen. Es handelt sich um die starksten Verstellauslegerkrane die in Singapur im Einsatz sind.
Am nächsten Arbeitstag wird weiter gearbeitet, die Montage der Getriebebühne (16,6 Tonnen) und Hubwinde (12,2 Tonnen) konnte ich leider nicht anschauen.

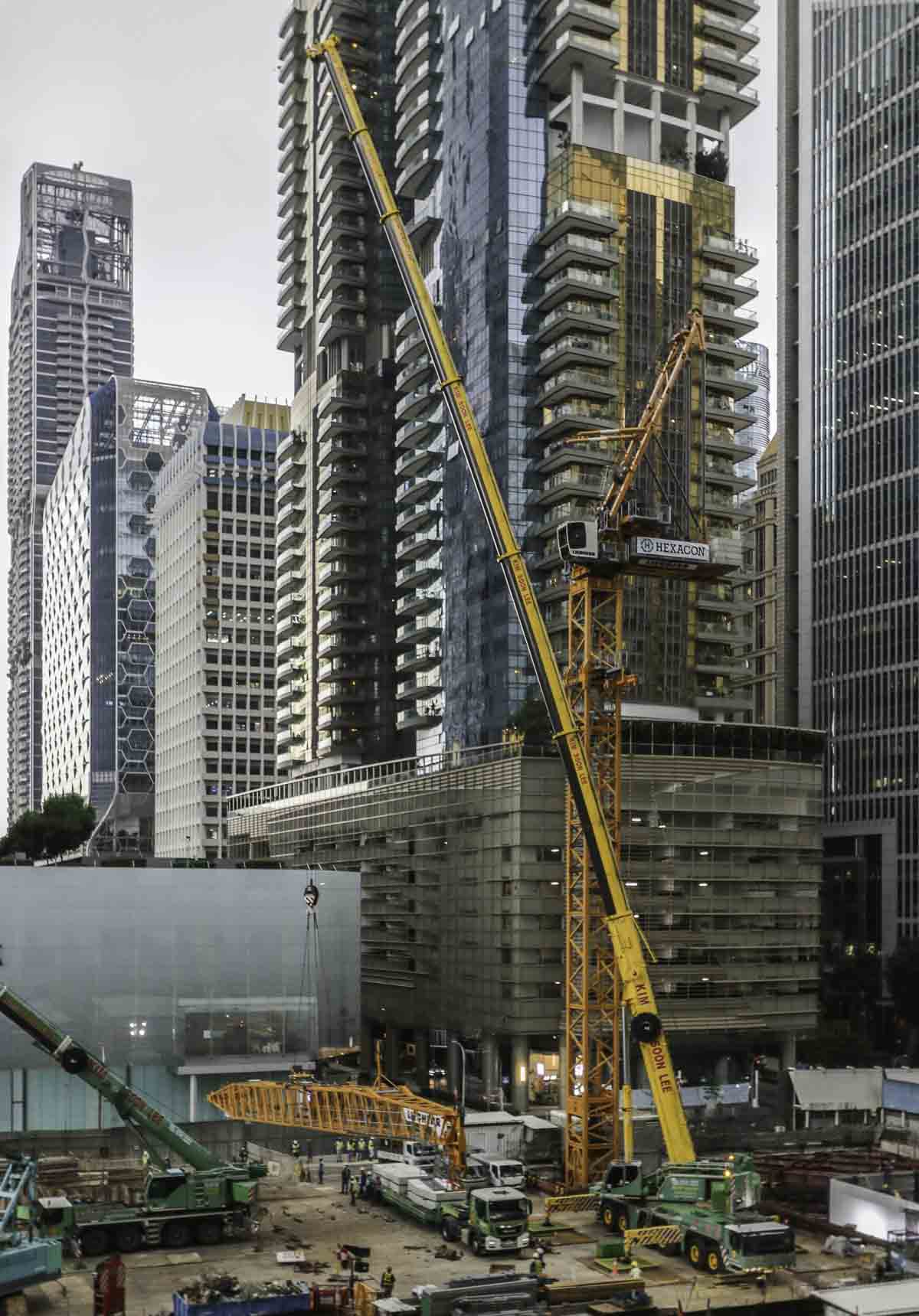

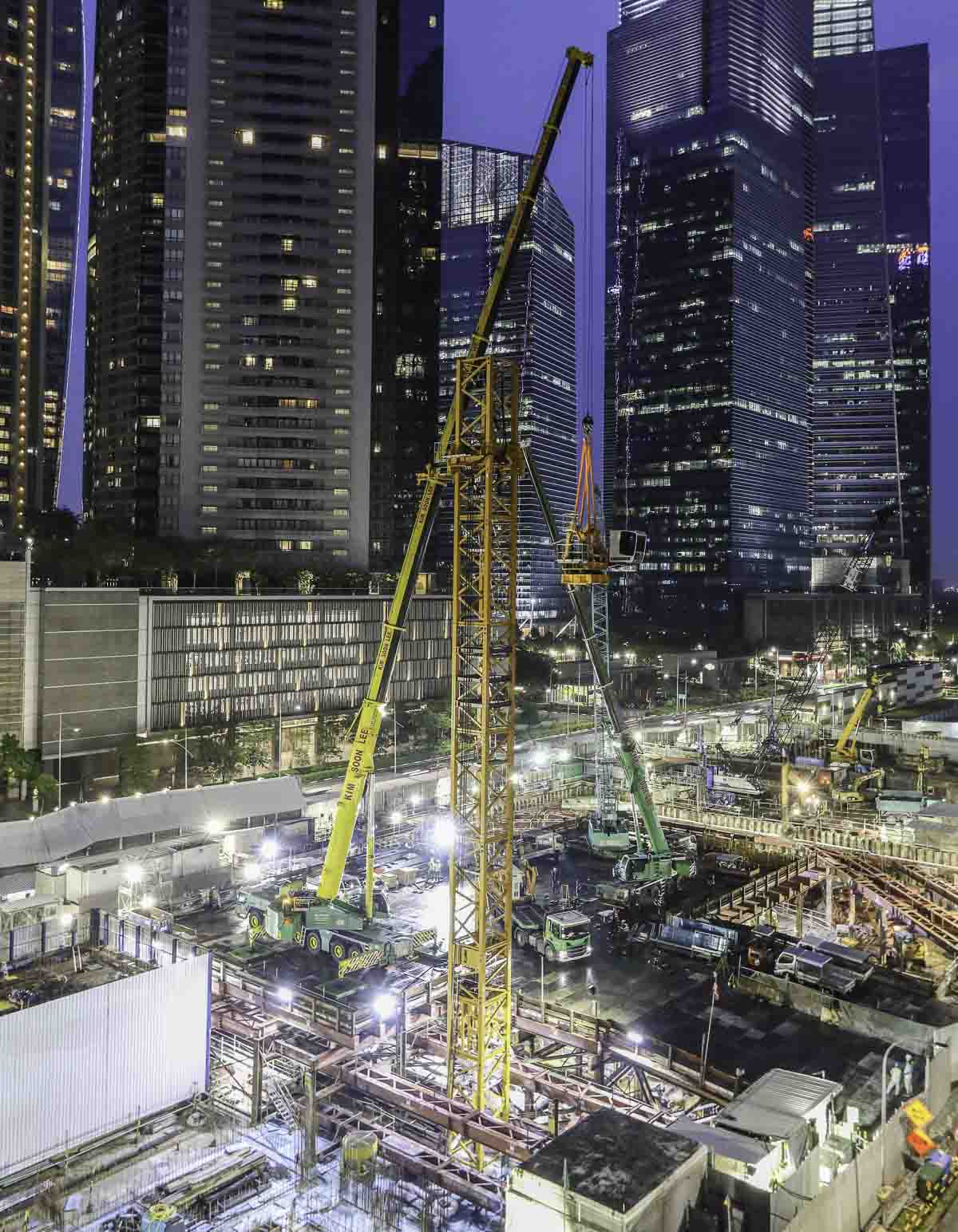

Der A-Bock hat ein Gewicht von 10,1 Tonnen. Der Hauptausleger ist hier auf eine Länge von 63,3 Metern ausgefahren.
Kim Soon Lee setzte auch ihre Lkw-Flotte zum Transportieren der Teile des Turmdrehkrans auf die Baustelle ein.

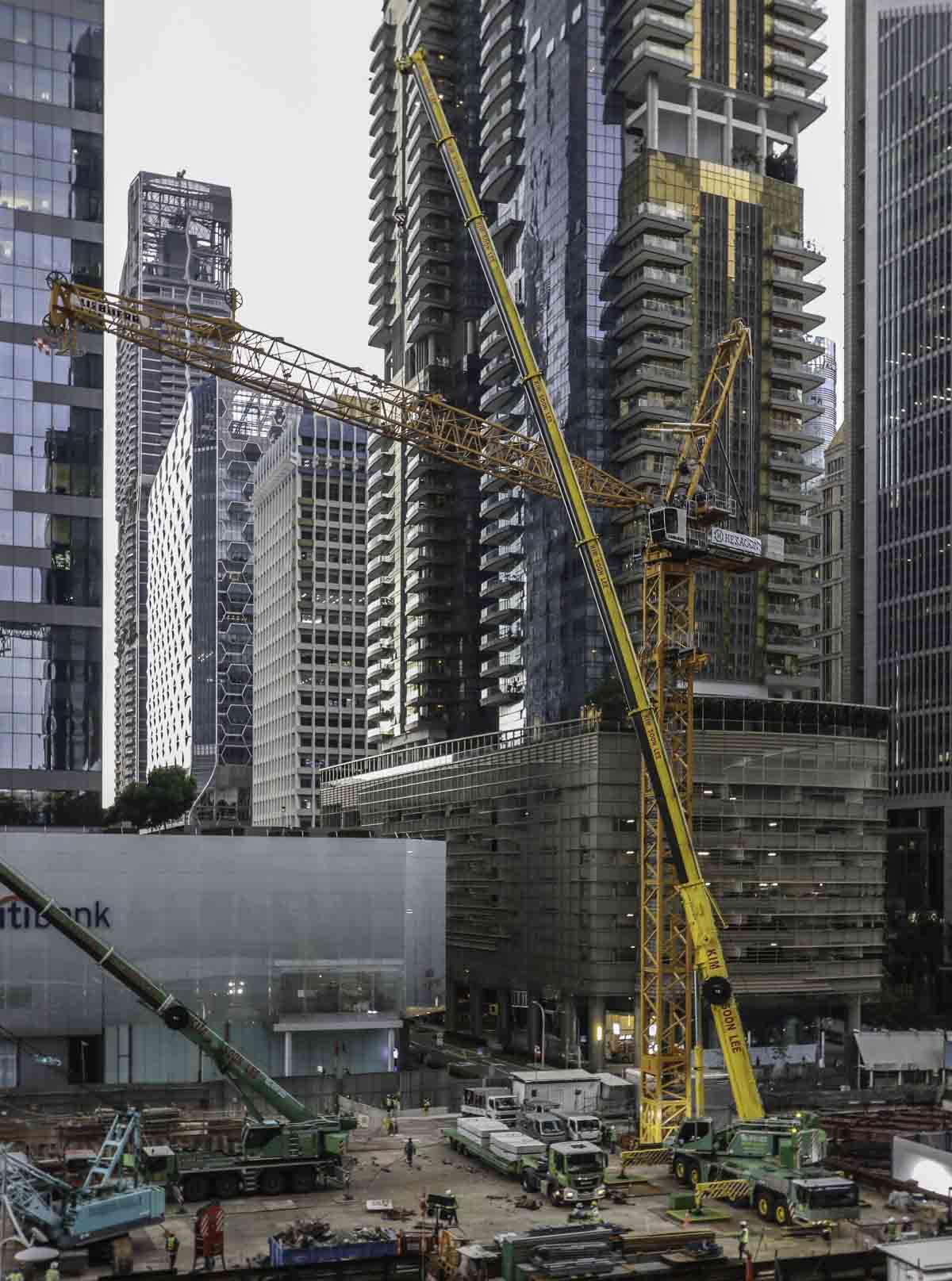

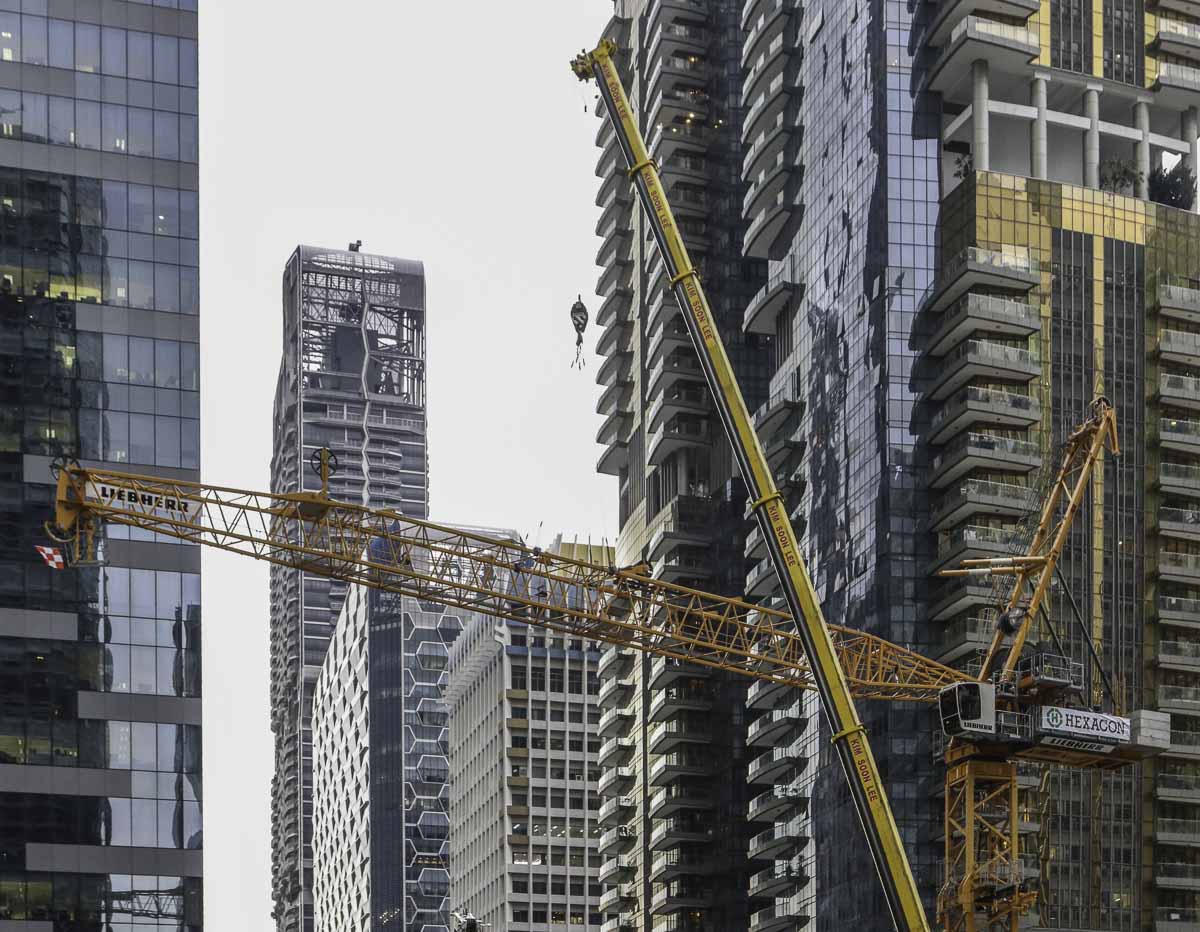

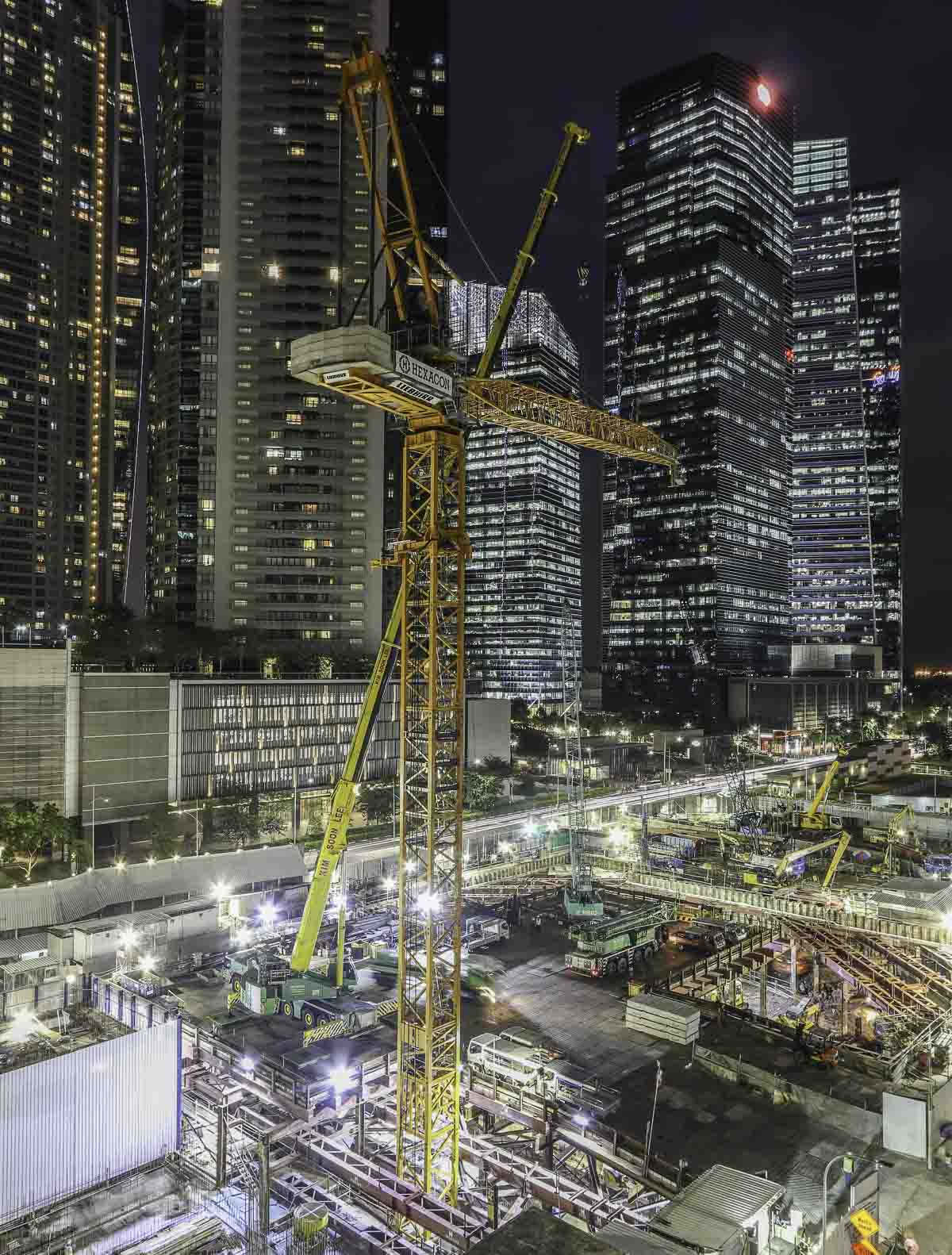

Der letzte große Hub ist der 40 Meter lange Ausleger, der Ausleger wiegt um die 15 Tonnen.
In dieser Konfiguration kann der Turmdrehkran maximal 64 Tonnen bei einer Ausladung von 15,9 Metern oder 22,85 Tonnen bis 40 Meter Ausladung heben. Bis heute handelt es sich immer noch um die zwei ersten Verstellauslegerturmdrehkrane mit einer Tragfähigkeit von 64 Tonnen in Singapur!
Beide Liebherr 710 HC-L 32/64 Litronic von Kim Soon Lee sollten bei diesem Projekt zum Einsatz kommen um schweren Fertigbetonteilen zu heben. Der zweite Turmdrehkran sollte vom ersten Turmdrehkran aufgebaut werden, ein schöner Einsatz für Kim Soon Lee!
