Sany SCC6500A
Hiap Tong

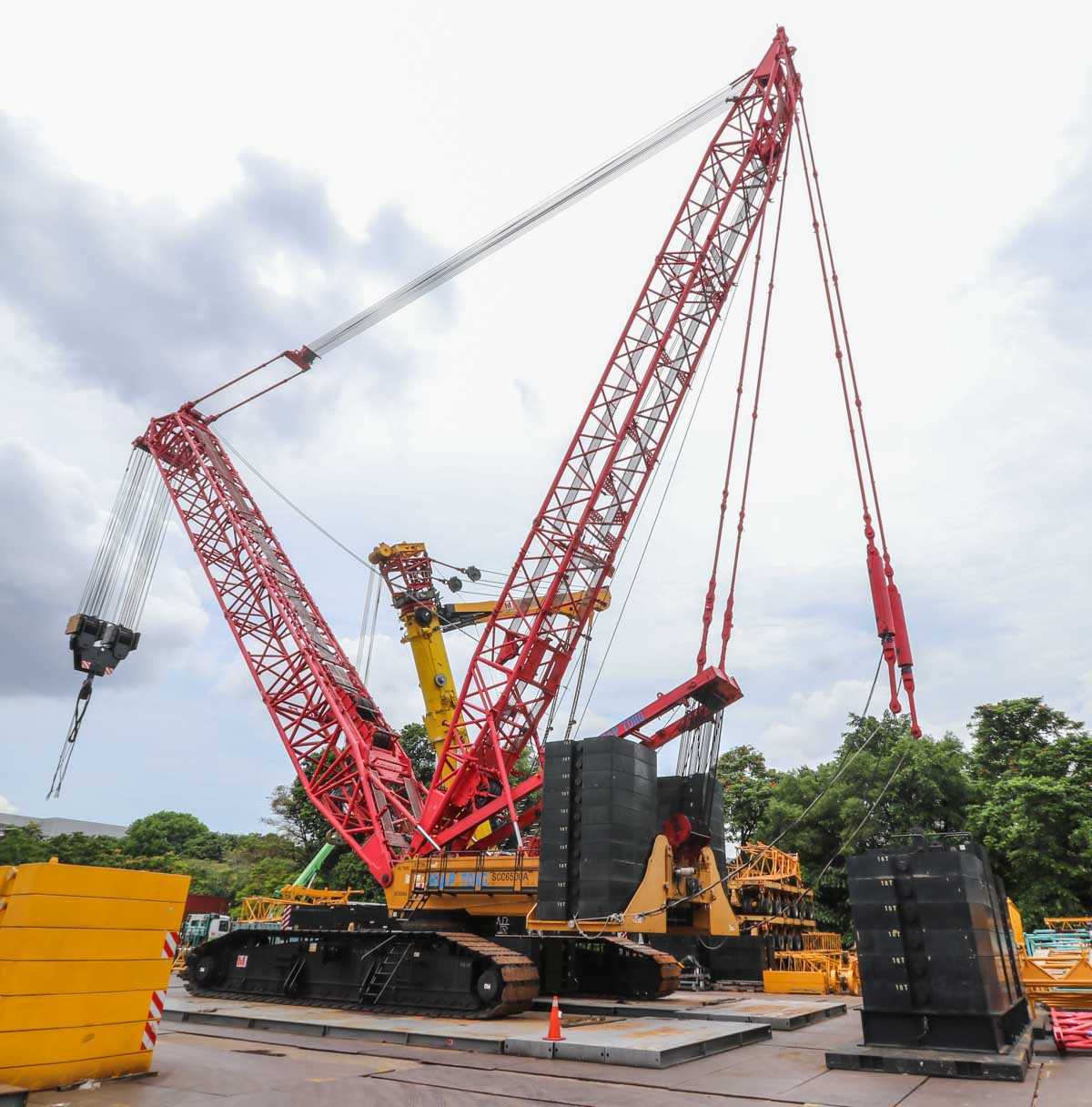

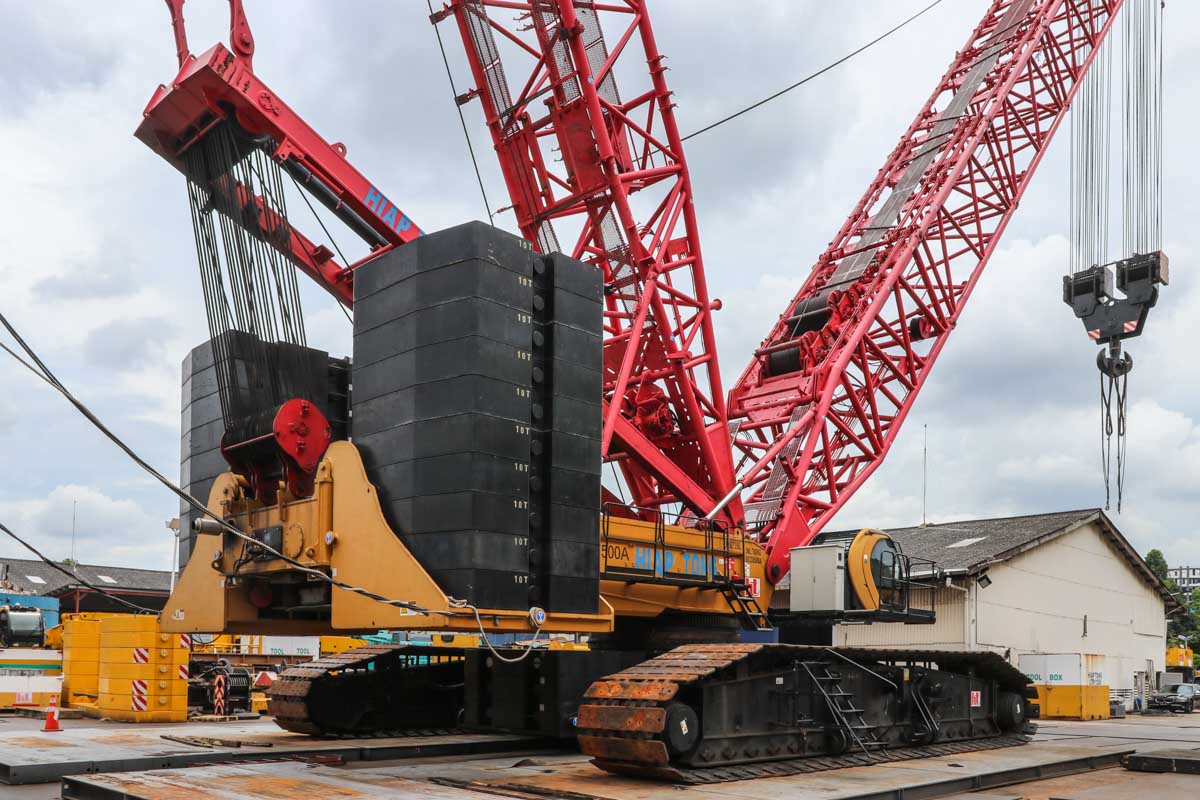

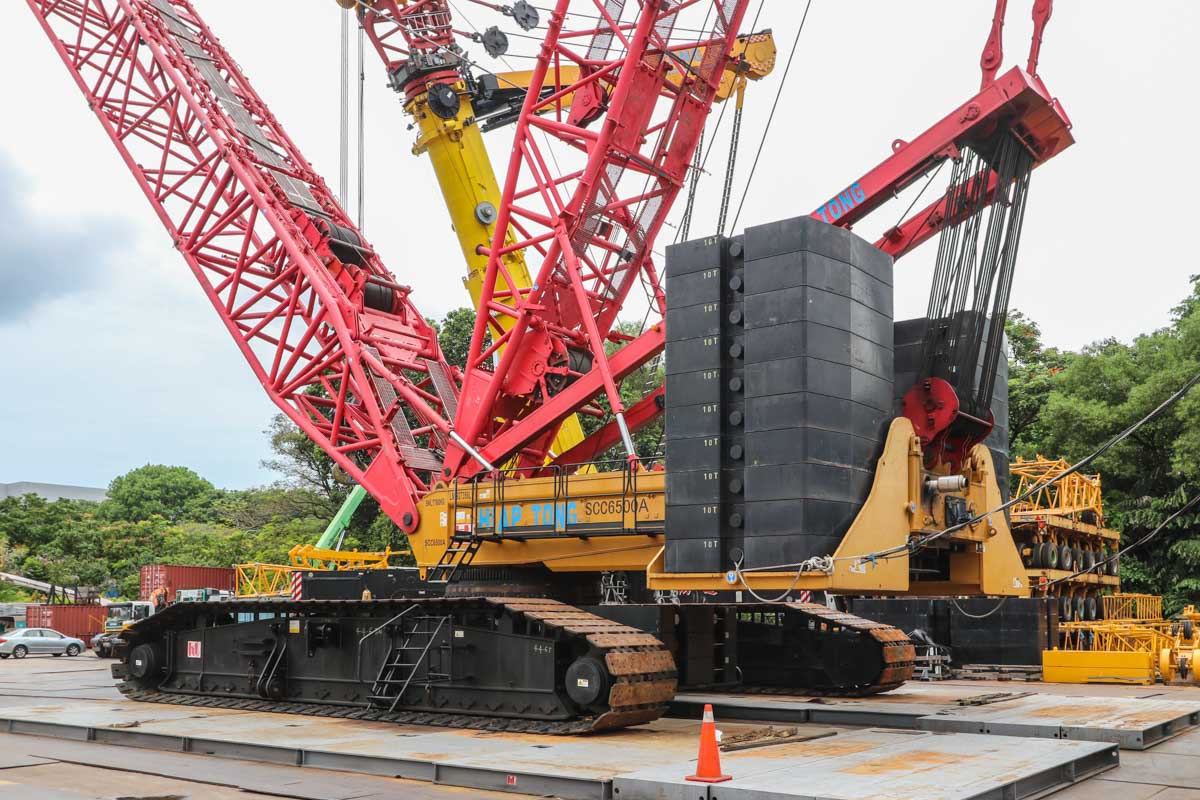

Dieser beeindruckende Sany SCC6500A gehört Hiap Tong aus Singapur (SG). Es handelt sich um einen 650-Tonnen-Raupenkran, der für einen Testhub auf dem Betriebshof von Hiap Tong selbst aufgebaut war.
Der Kran wird von einem Cummins QSX15-C600 angetrieben, einem 15-Liter-6-Zylinder-Dieselmotor mit einer Leistung von 447 kW (600 PS). Der Dieselmotor treibt insgesamt fünf Hydraulikpumpen an.

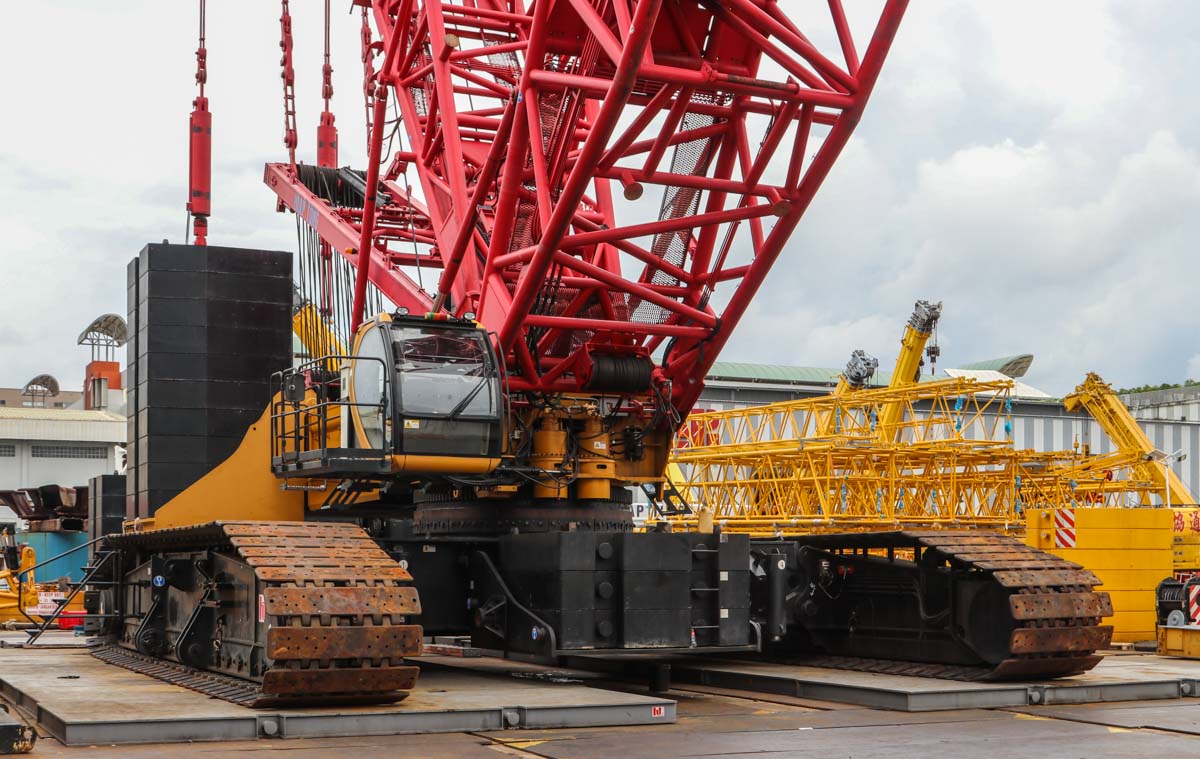

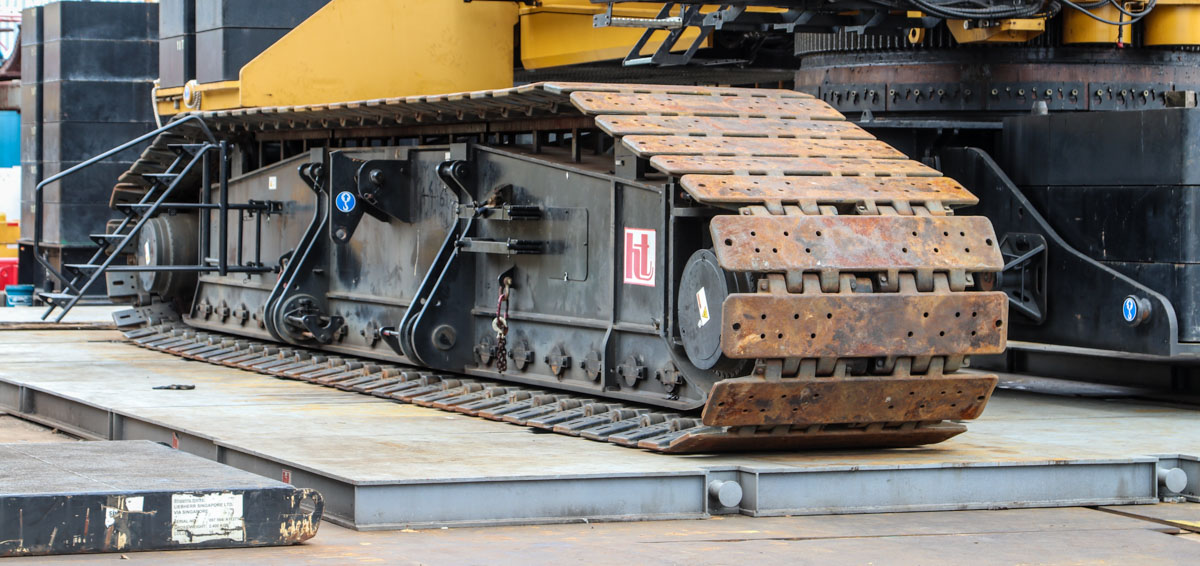

Eine einzelne Raupe ist 11,74 Meter lang, 1,85 Meter breit und 1,76 Meter hoch. Das Transportgewicht pro Stück beträgt 44,6 Tonnen. Die Raupe ist mit zwei Antriebsmotoren ausgestattet.

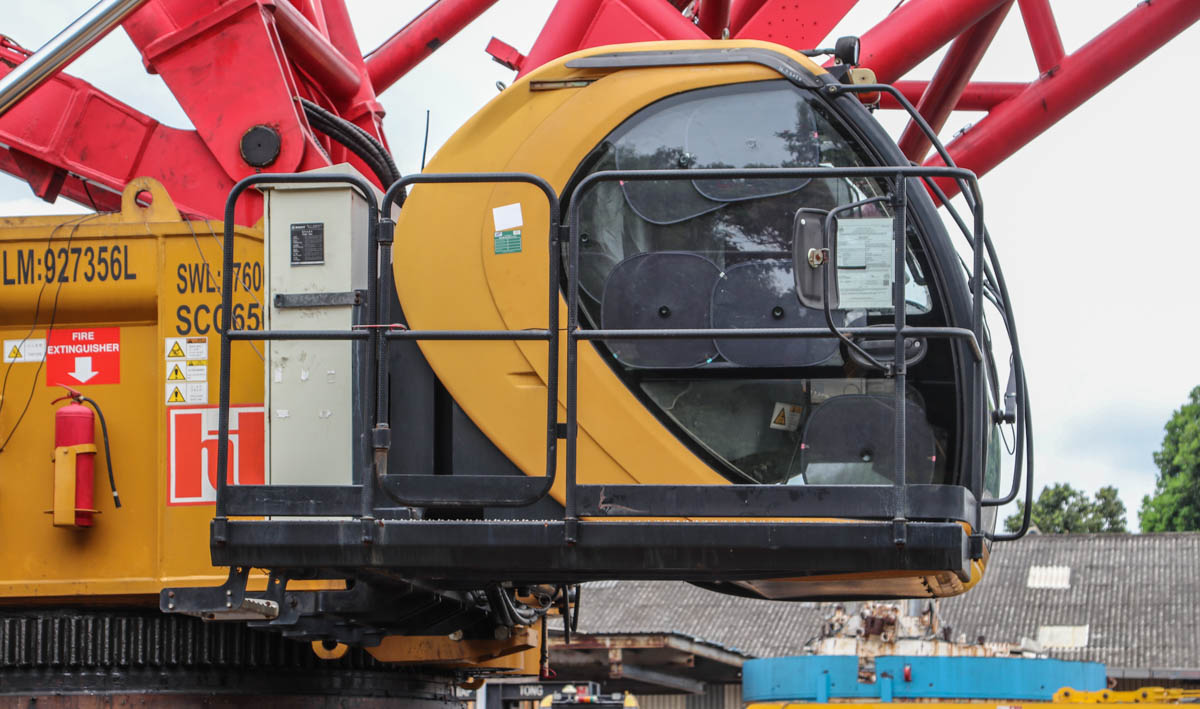

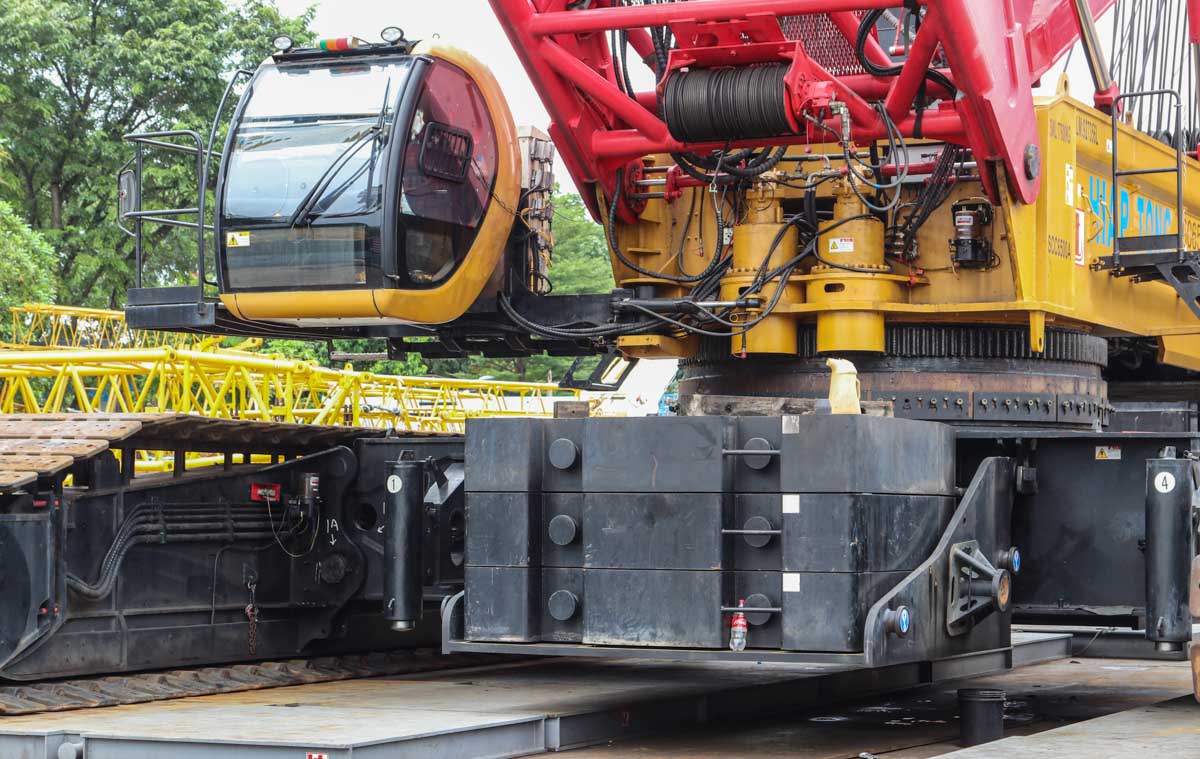

Die Kabine kann um 20 Grad geneigt werden, um dem Bediener eine bessere Sicht nach oben zu ermöglichen.

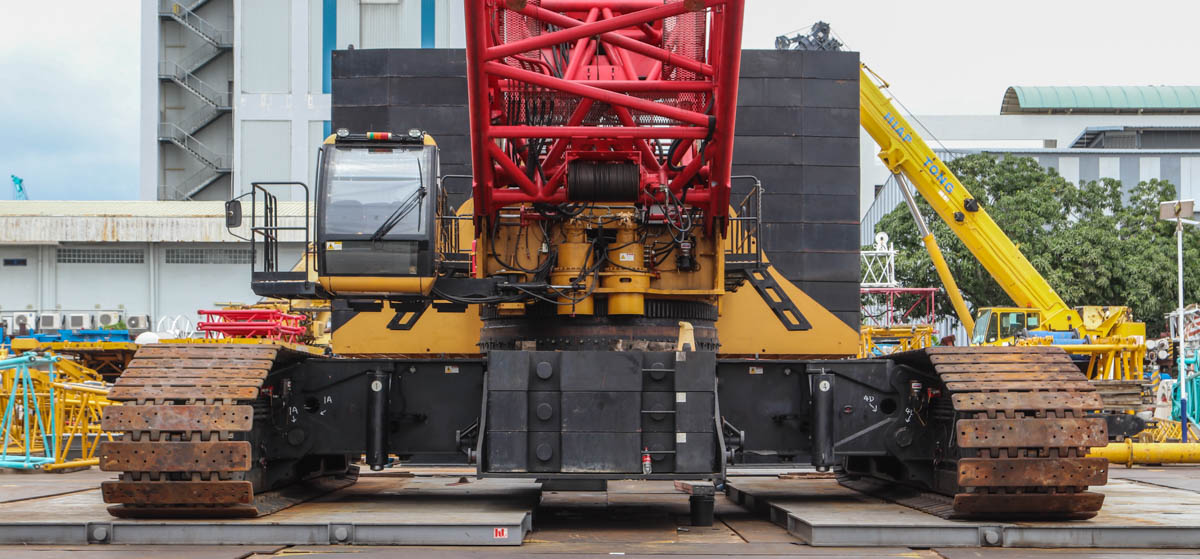

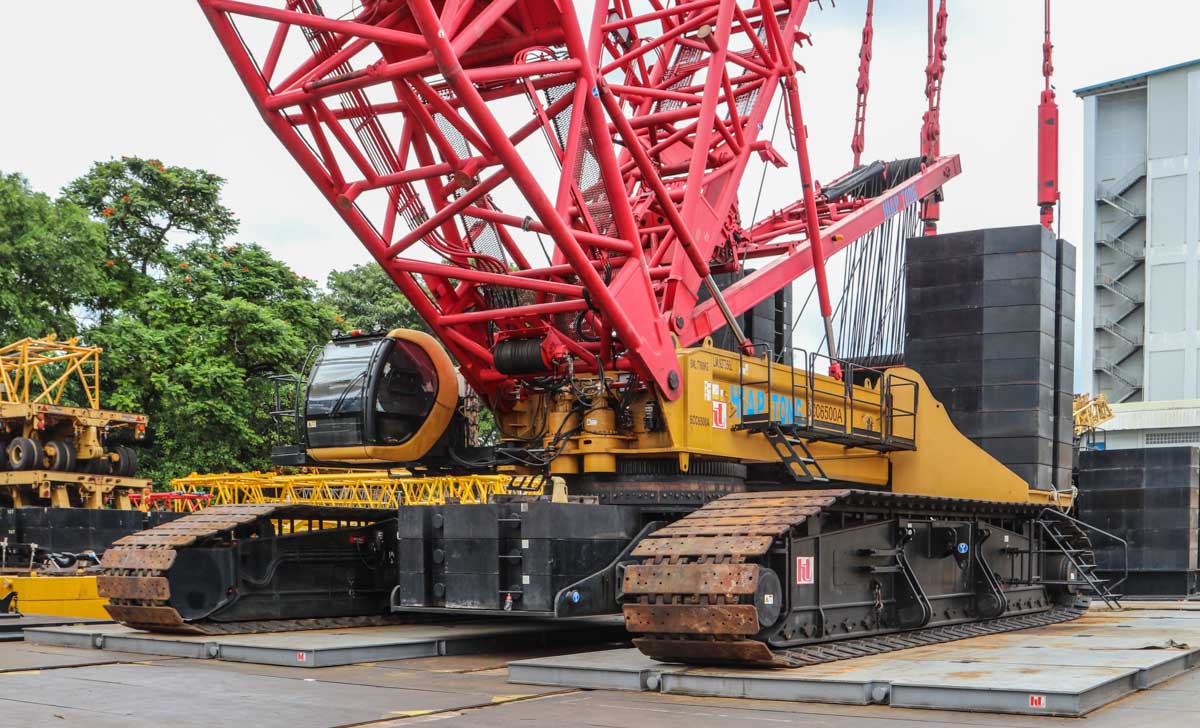

Der Unterwagen ist 11,74 Meter lang und 10,1 Meter breit. Die maximale Last von 650 Tonnen kann, wenn die richtige Konfiguration verwendet wird, bei einer Ausladung von 12 Metern gehoben werden. Das maximale Lastmoment beträgt 8.600 tm.

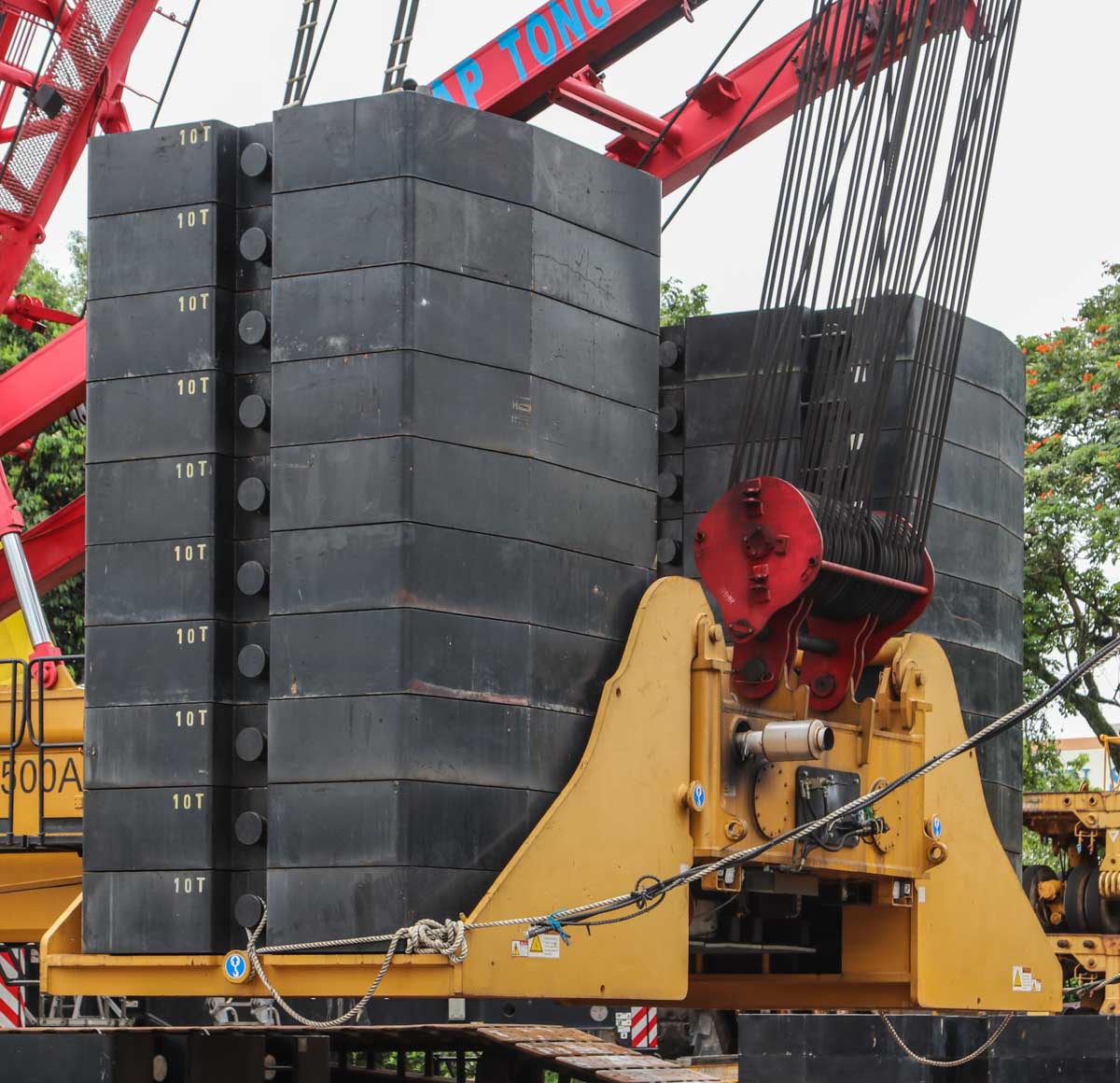

Am Oberwagen sind insgesamt 212,4 Tonnen Ballast montiert. Dieser besteht aus zwei Konsolen von jeweils 6,2 Tonnen mit insgesamt zwanzig Blöcken von jeweils 10 Tonnen. Der Ballast hat einen Drehkreis von 8,46 Metern.
Am Unterwagen sind insgesamt 68,8 Tonnen Zentralballast montiert. Dieser besteht aus zwei Konsolen von jeweils 4,4 Tonnen mit insgesamt sechs Blöcken von jeweils 10 Tonnen.

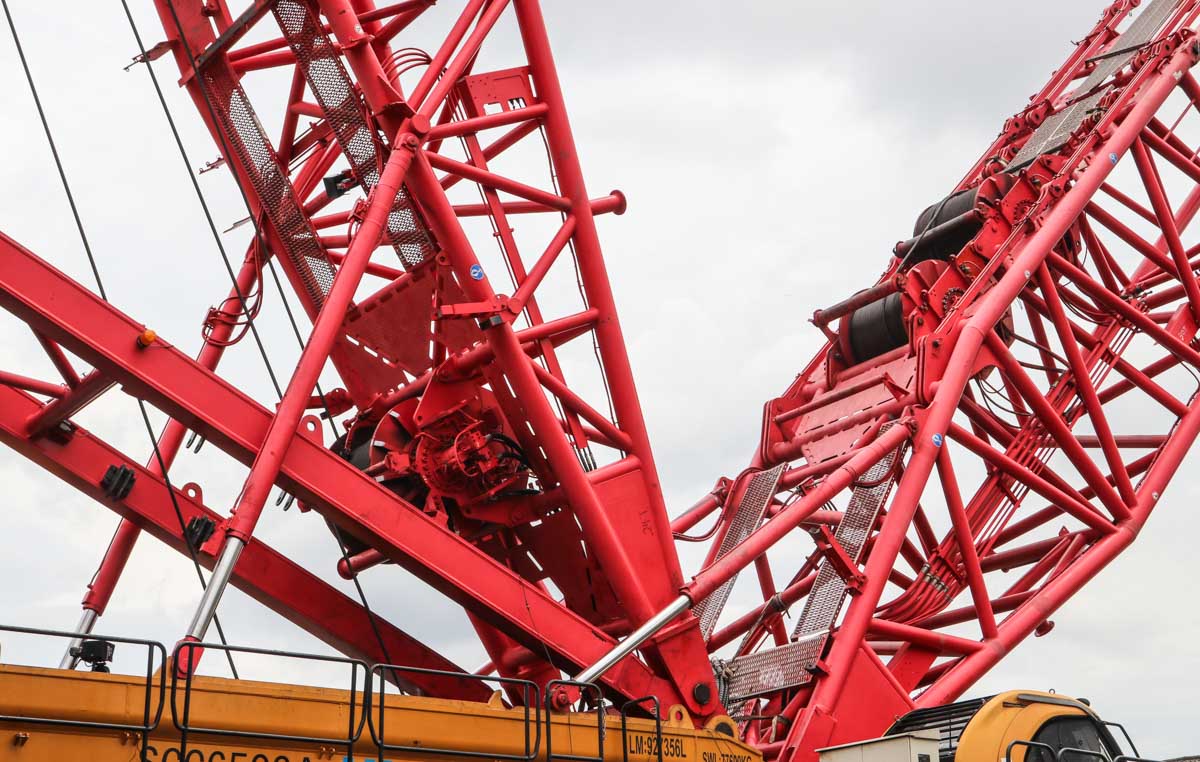

Die Verstellwinde des Hauptauslegers ist im Fußstück des Superlift-Auslegers montiert. Im Fußstück des Hauptauslegers ist die Verstellwinde des Wippauslegers montiert. Die zweite Winde im Fußstück ist eine dritte Hubwinde.
Der Superlift-Ausleger hat, abhängig von der Länge des Hauptauslegers, eine Länge von 36 oder 39,5 Metern. Hier ist der Superlift-Ausleger 36 Meter lang.

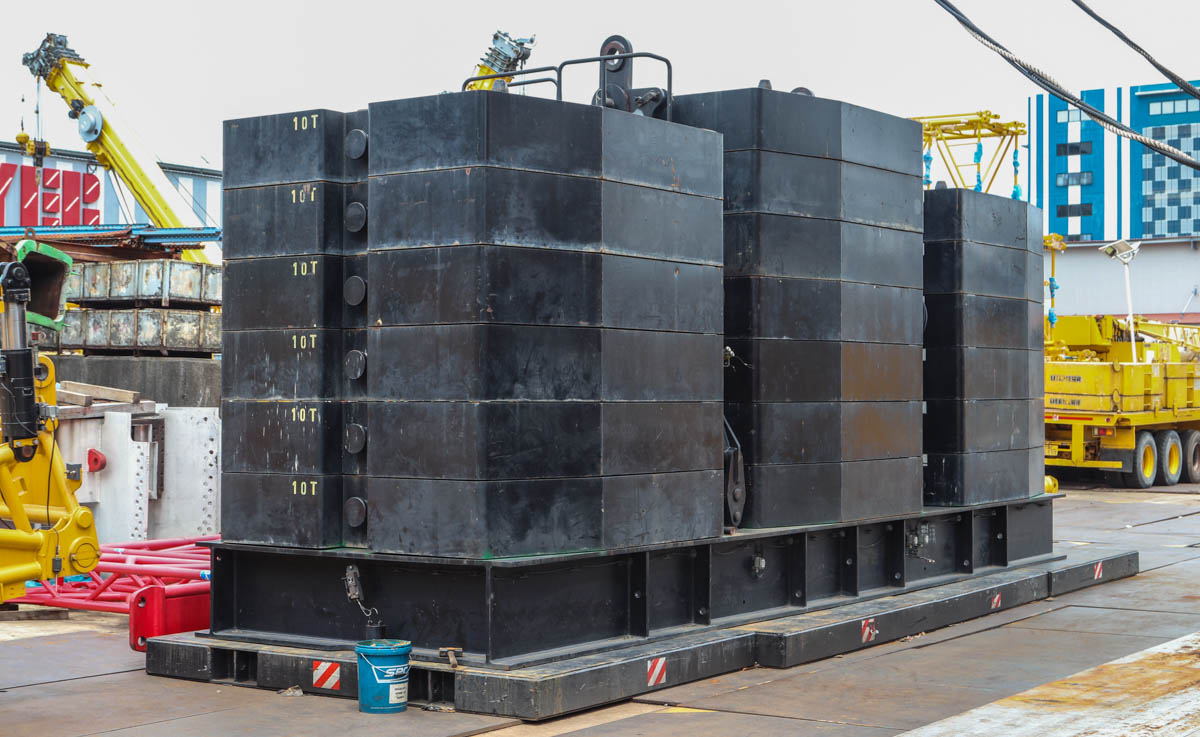

Am Superlift-Ausleger können maximal 310,7 Tonnen Ballast montiert werden. Die Tray wiegt 10,7 Tonnen, darauf können insgesamt dreißig Blöcke von jeweils 10 Tonnen gestapelt werden. Hier wurden 200,7 Tonnen Superlift-Ballast vorbereitet.

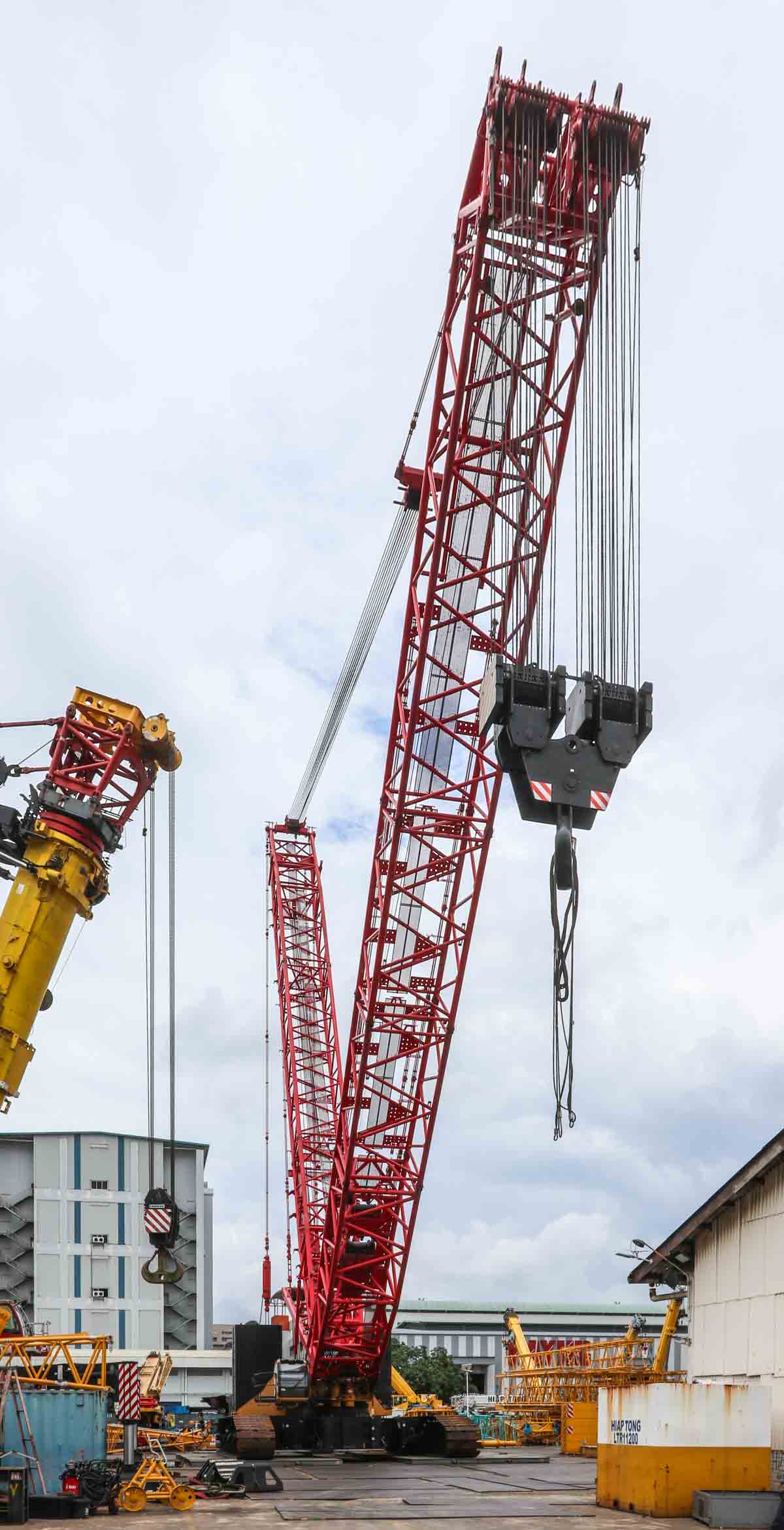

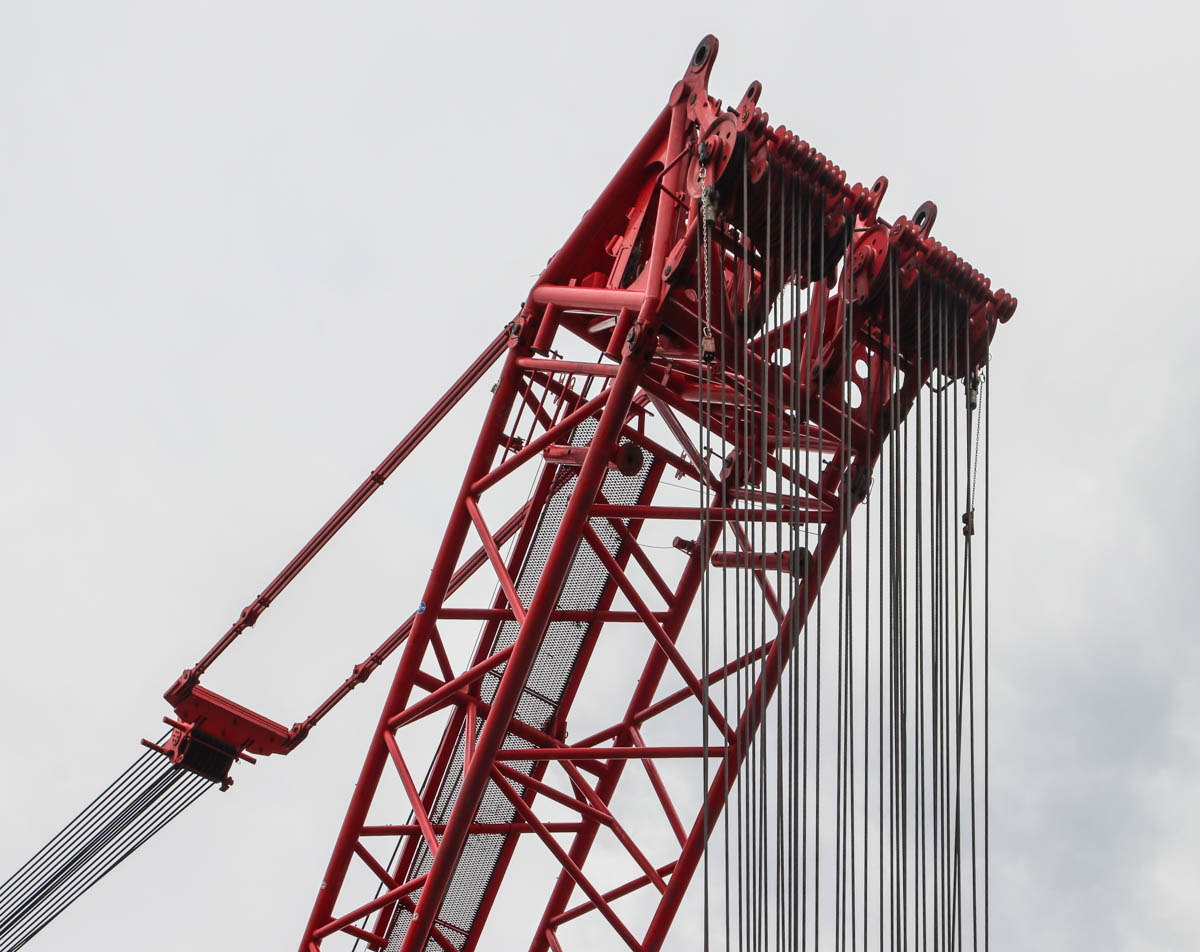

Der Hauptausleger hat hier eine Länge von 36 Metern. Das ist die kürzeste Länge in dieser Konfiguration mit Superlift-Ausleger. Der Hauptausleger hat in dieser Konfiguration eine maximale Länge von 108 Metern. Bei entsprechender Einscherung kann der Kran in dieser Konfiguration 650 Tonnen bei 12 Metern Ausladung oder 236 Tonnen bei 32 Metern Ausladung heben.

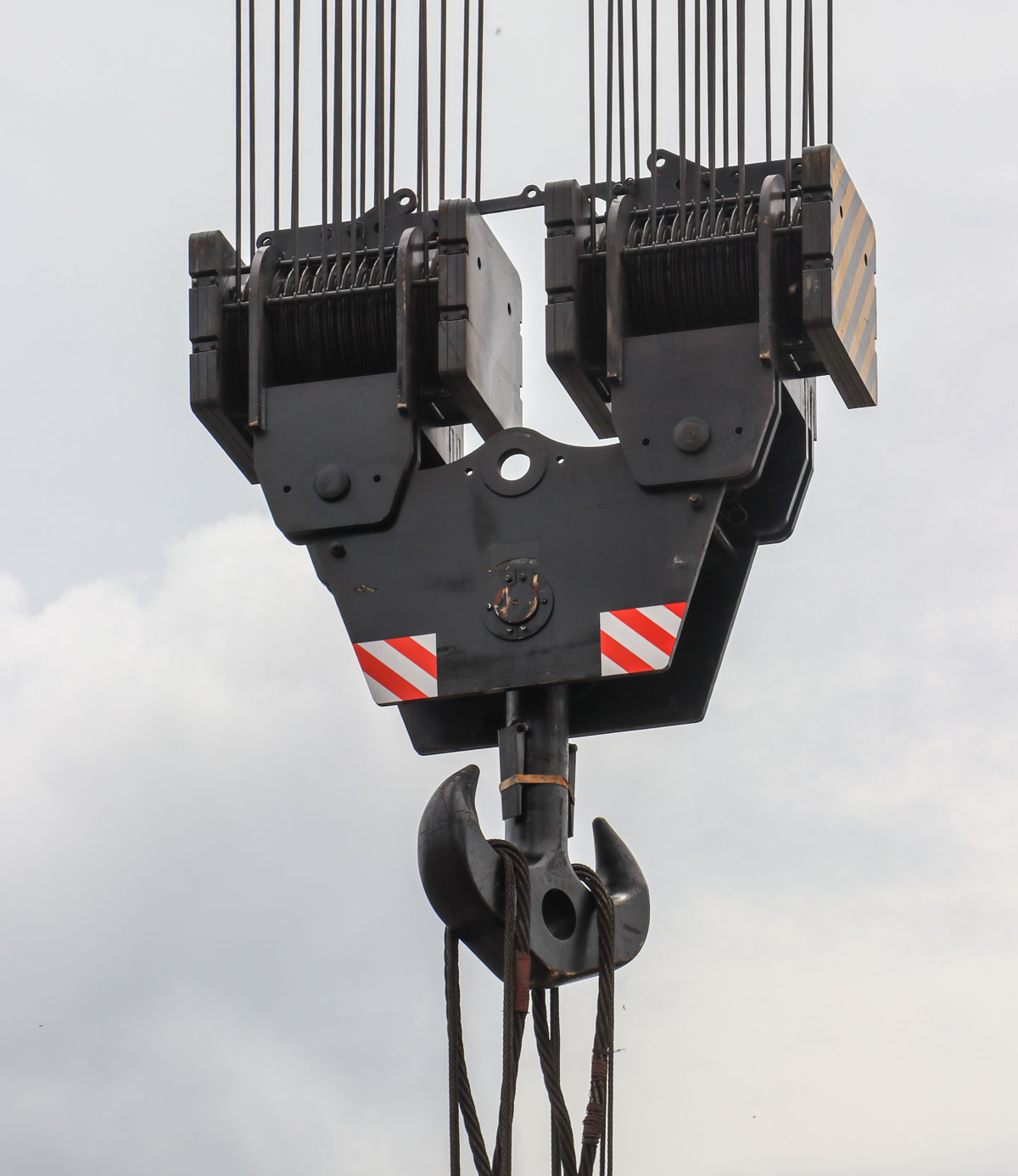

Der 650-Tonnen-Haken war hier eingeschert.

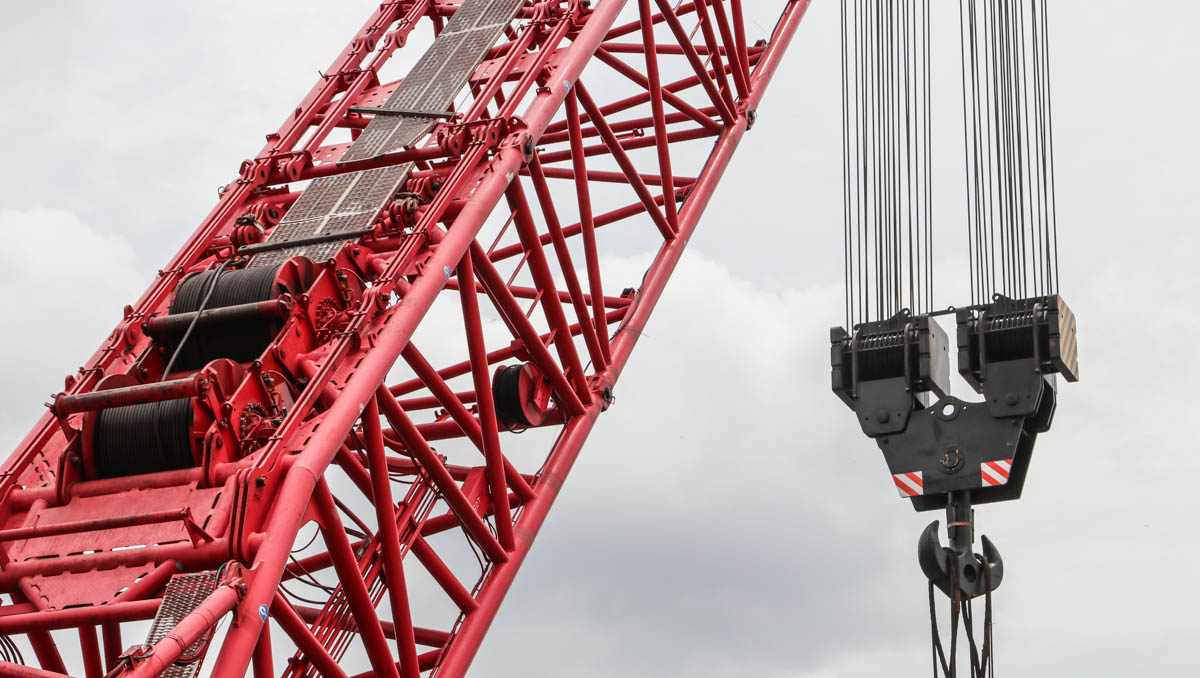

Der Haken war auf 36 Einscherungen eingestellt. Der Kran ist mit zwei 17,1-Tonnen-Hubwinden ausgestattet, es wird ein 28 mm Hubseil verwendet. Der Haken wiegt 20,2 Tonnen, in dieser Konfiguration könnte der Kran Lasten bis zu 595 Tonnen bei 14 Metern Ausladung heben. Ein beeindruckender Kran von Hiap Tong!
